Рис. 1.47. Левый подрулевой переключатель
Управление освещением и светом фар осуществляется левым переключателем (рис. 1.47), при этом выполняются следующие функции:
1) передние и задние фары и фонари включаются поворотом кольцевого выключателя А согласно символам:
- передние фары и фонари выключены;
- включены габаритные огни;
- включены фары ближнего/ дальнего света;
- автоматический режим работы приборов освещения;
2) переключение ближнего и дальнего света фар осуществляется нажатием на рычаг по направлению к себе;
3) передние и задние противотуманные фары и фонари включаются поворотом кольцевого выключателя В или С:
- поворот вперед — включение;
- поворот назад — выключение.
Кольцевой выключатель В установлен на автомобилях с задними противотуманными фонарями. При включении загорается соответствующий индикатор в комбинации приборов. Фонари горят одновременно с фарами ближнего или дальнего света.
Кольцевой выключатель С установлен на автомобилях с передними противотуманными фарами и задними противотуманными фонарями:
- передние противотуманные фары включаются поворотом кольца на один щелчок вперед (включение подтверждает загоревшийся соответствующий индикатор в комбинации приборов);
- передние и задние противотуманные фары и фонари включаются поворотом кольца на два щелчка вперед (их включение подтверждает загоревшийся соответствующий индикатор в комбинации приборов).
Внимание! В ясную и дождливую погоду, как днем, так и ночью, включенные передние противотуманные фары и задние противотуманные фонари оказывают слепящее действие на водителей других автомобилей.
Автоматический режим работы приборов освещения. Габаритные фонари и ближний свет фар включаются автоматически при слабом наружном освещении и выключаются, когда наружное освещение становиться нормальным. Режим может быть отключен нажатием кнопки «Auto» (см. рис. 1.47) на торце переключателя при поданном питании и удерживании ее в нажатом состоянии не менее 4 с.
При включении и выключении автоматического режима раздается звуковой сигнал. При включении автоматического режима на дисплее появляется сообщение «Приборы освещения работают в автоматическом режиме».
Указатели поворота
Указатели поворота работают только при включенном зажигании и приводятся в действие рычажным переключателем (см. рис. 1.47):
- вверх: включение указателя правого поворота, щелкает реле и мигает правая стрелка соответствующего индикатора в комбинации приборов. Учащенное щелканье реле и мигание индикатора свидетельствует о неисправности одной из ламп указателя правого поворота;
- вниз: включение указателя левого поворота, щелкает реле и мигает левая стрелка соответствующего индикатора в комбинации приборов. Учащенное щелканье реле и мигание индикатора свидетельствует о неисправности одной из ламп указателя левого поворота.
Стеклоочистители и стеклоомыватели

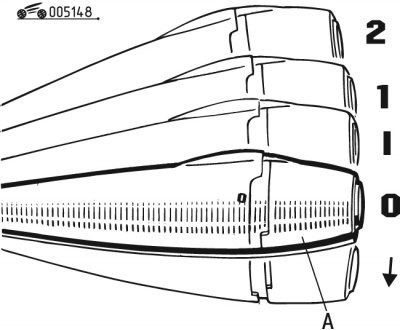

Рис. 1.48. Первый вариант комплектации автомобиля
Управление стеклоочистителями и стеклоомывателями осуществляется рычажным переключателем, расположенным справа от рулевой колонки. Автомобиль может быть укомплектован одной из двух моделей, каждая из которых имеет по пять положений (режимов). При первом варианте выбор режимов работы стеклоочистителей осуществляется следующими перемещениями переключателя A (рис. 1.48):
- «0» — исходное положение, стеклоочистители не работают;
- «I» — работа стеклоочистителей в прерывистом режиме;
- «1» — работа стеклоочистителей с нормальной скоростью;
- «2» — работа стеклоочистителей с повышенной скоростью;
- «v» — разовое включение стеклоочистителей (нажать вниз).

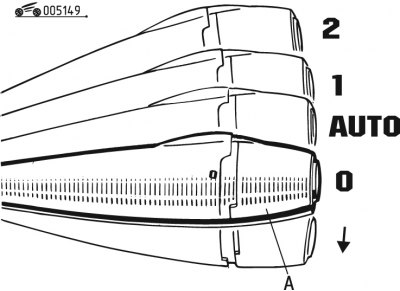

Рис. 1.49. Второй вариант комплектации автомобиля (автоматический режим работы)
При втором варианте выбор режимов работы стеклоочистителей осуществляется следующими перемещениями переключателя B (рис. 1.49):
- «0» — исходное положение, стеклоочистители не работают;
- «Auto» — работа стеклоочистителей в автоматическом режиме;
- «1» — работа стеклоочистителей с нормальной скоростью;
- «2» — работа стеклоочистителей с повышенной скоростью;
- «v» — разовое включение стеклоочистителей.
В положении «I» (прерывистый режим) скорость стеклоочистителя пропорциональна скорости движения автомобиля.
В положении «Auto» (автоматический режим) скорость стеклоочистителя пропорциональна интенсивности осадков.
При остановке автомобиля стеклоочиститель перемещается медленнее (положения «1» и «2»), но с началом движения восстанавливается прежний режим работы.
Примечание. Если после выключения зажигания прошло более одной минуты, а стеклоочиститель был включен, его необходимо включить повторно. Для этого необходимо сначала переместить рычаг в положение «0» (выключено), а затем выбрать режим работы.
В положении «Auto» скорость щеток автоматически регулируется в зависимости от интенсивности осадков.
При включении автоматического режима на экране дисплея появляется сообщение «Стеклоочиститель работает в автоматическом режиме». В случае неисправности звучит зуммер, а на дисплее появляется сообщение «Неисправен автоматический режим стеклоочистителя». При этом стеклоочиститель переходит в режим прерывистой работы.
Внимание! При мойке автомобиля необходимо отключить режим «Auto».
Омыватель ветрового стекла и омыватель фар. Для включения омывателя ветрового стекла необходимо переместить рычаг по направлению на себя. При этом на определенный промежуток времени включается стеклоомыватель и сразу вслед за ним — стеклоочиститель.
Омыватель ветрового стекла и омыватель фар включаются одновременно на 2 с только при включенном ближнем или дальнем свете фар.
Очиститель заднего стекла. Прерывистый режим очистителя заднего стекла включается при повороте кольцевого выключателя А (см. рис. 1.48 или 1.49) до первого щелчка.
Омыватель заднего стекла включается поворотом кольцевого выключателя А за пределы первого щелчка. При этом стеклоочиститель и стеклоомыватель включаются на определенное время.
На модели автомобиля 206 SW при открывании заднего окна очиститель и омыватель заднего стекла автоматически отключаются.
