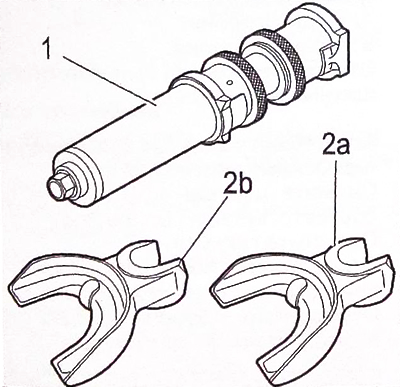

Специальные приспособления:
1 - приспособление для сжатия пружины 4137-Т М90;
2а - неподвижная чашка 4137-Т M2R;
2b - подвижная чашка 4137-Т М2С.
Примечание. Проверьте присутствие и состояние защитных резиновых колпаков на Фиксированных и подвижных чашках приспособления для сжатия пружин.
Снимите амортизационную стойку в сборе (см. соответствующую операцию).
Снятие
Примечание. Не допускайте прямого контакта пружины подвески с каким-либо металлическим предметом или приспособлением.

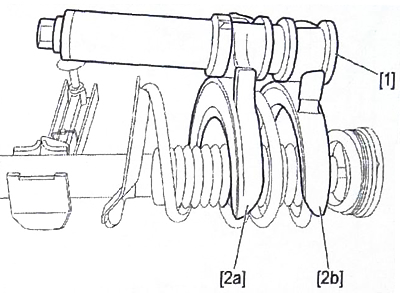

Установите стойку амортизатора с приспособлениями для сжатия пружин 1 и 2 в тиски с помощью инструмента «Facom».
Сожмите пружину с помощью приспособлений.

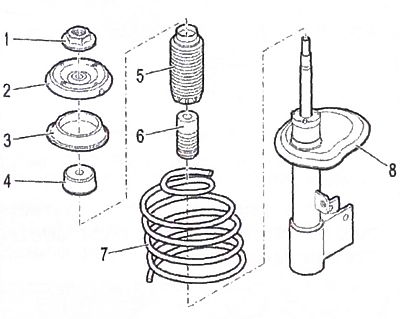

Отверните гайку (1) и снимите:
- опору амортизатора (2);
- опорную чашку (3);
- чашку (4).
Разожмите пружину (7) с помощью приспособлений 1 и 2.
Снимите:
- пружину подвески (7);
- защиту штока амортизатора (5);
- эластичный упор (6);
- амортизатор (8).
Установка
Примечание. Проверьте состояние пружины подвески (отсутствие следов ударов, трещин или очагов коррозии). Краска, покрывающая пружину, не должна быть повреждена до появления голого металла.
Проверьте состояние упорного подшипника.
Замените упорный шарикоподшипник и опору амортизатора (при необходимости).
Установите детали в обратном порядке.
Внимание. Обязательно замените гайку (1).
Разожмите пружину с помощью приспособлений 1 и 2.
Примечание. Проверьте нормальную установку пружины на чашке.
Установите амортизационную стойку (см. соответствующую операцию).
