Отсоедините аккумуляторную батарею.

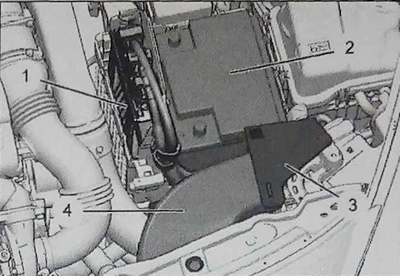

Снимите:
- аккумуляторную батарею (2);
- удерживающую крышку (3);
- воздушный патрубок (4).
Осторожно отодвиньте ЭБУ системы впрыска топлива (1).
Отсоедините и отодвиньте жгуты электрических проводов, идущих к поддону аккумуляторной батареи.

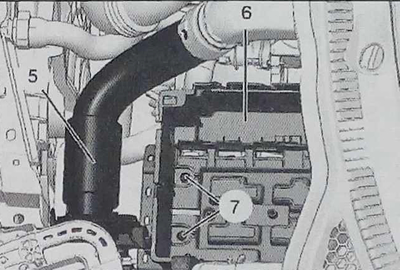

Снимите патрубок (5) впускного воздуха.
Отверните два болта (7) и снимите поддон для аккумуляторной батареи (6).

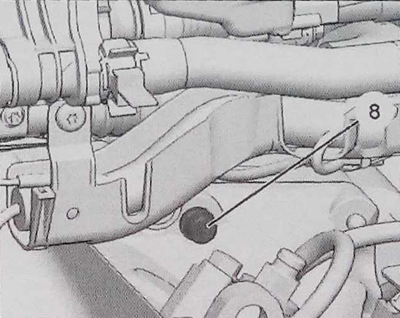

Отверните болт (8).
Снимите:
- защитный экран под двигателем;

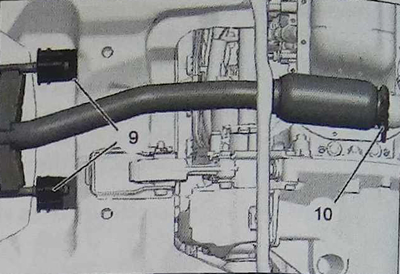

- хомут системы выпуска (10);
- гайки элементов подвески выпускной системы (9).

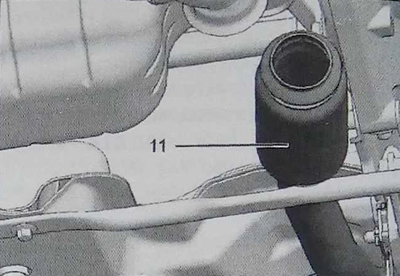

Отодвиньте выпускную трубу (11) к коробке передач.
Автомобиль с вакуумным бачком

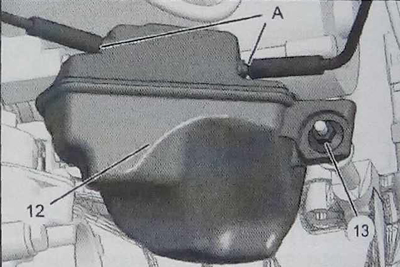

Отсоедините и отодвиньте в сторону трубки контура разрежения (в зоне «А»).
 |  |
Отверните гайку (13) и снимите вакуумный бачок (12).

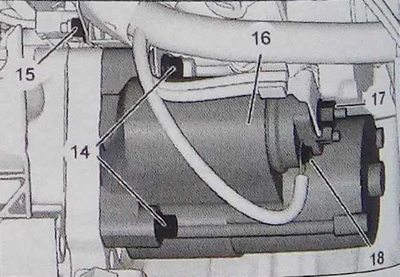

Отверните гайки (17), (18) и (15).
Отодвиньте жгут проводов от стартера.

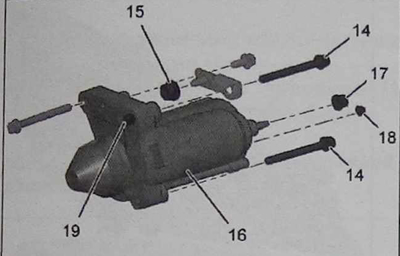

Отверните два болта (14) и снимите стартер (16).
Установка
Внимание. При снятии убедитесь в присутствии центровочного штифта на стартере.
Установите стартер (16).
Болты (14) затяните моментом 20 ± 3 Нм.
Установите жгут проводов стартера.
Гайку (17) затяните моментом 10 ± 1,5 Нм.
Гайку (18) затяните моментом 5 ± 0,7 Нм.
Установите вакуумный бачок (12).
Гайку (13) затяните моментом 7 ± 1 Нм.
Установите элементы выпускной системы.
Хомут системы выпуска (10) затяните моментом 25 ± 3 Нм.
Болт крепления (8) стартера затяните моментом 20 ± 3 Нм.
Подсоедините аккумуляторную батарею.
