Снимите передний левым подкрылок.
Снимите дефлектор (2) и резонатор (3).
Освободите из фиксаторов блок предохранителей (1).
Снимите крышку лотка аккумуляторной батареи.
Снимите аккумуляторную батарею.

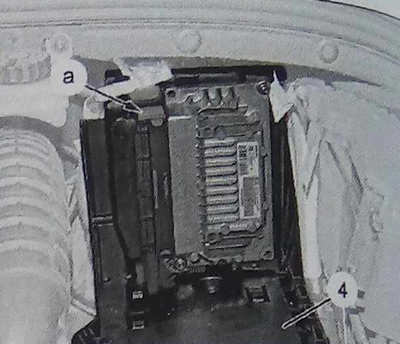

Отсоедините разъем (в зоне «а»).
Снимите лоток для аккумуляторной батареи (4) и кронштейн.

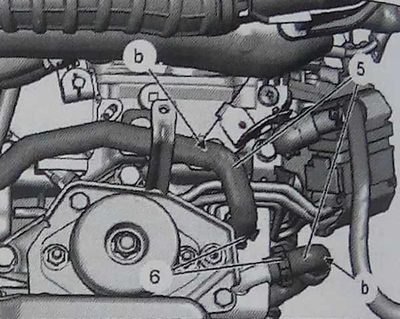

Зажмите шланги (5) (в зоне «b») с помощью струпцин.
Снимите хомуты (6).
Отсоедините шланги (5).
Отверните болт (7) и снимите уплотнительную шайбу (11).
 |  |
Снимите теплообменник (8).
Снимите с последующей установкой уплотнители (9), (10) под теплообменником.
Примечание. Если теплообменник сразу не устанавливается обратно на место, установите защитные приспособления [За] и [Зb] на задний карт к и на теплообменник.
Внимание. Если масло КПП было загрязнено, теплообменник необходимо заменить.
Установите детали в обратном порядке.
