Внимание. После выключения зажигания подождите 15 минут, прежде чем отсоединять аккумуляторную батарею, чтобы гарантировать запоминание результатов «обучения» различных ЭБУ.
Прежде чем приступать к любым работам с выпускной системой, дождитесь, пока ее элементы не остынут.
Снятие
Установите автомобиль на подъемник.
Опорожните контур системы) охлаждения (см. соответствующую операцию).
Снимите защитную крышку аккумуляторной батареи (2).
Отсоедините аккумуляторную батарею.
Снимите:
- передний бампер (см. соответствующую операцию);
- передние оптические блоки (см. соответствующую операцию);
- приводные валы (см. соответствующую операцию);
- органы управления коробкой передач (см. соответствующую операцию).
Снимите защитный кожух (1).

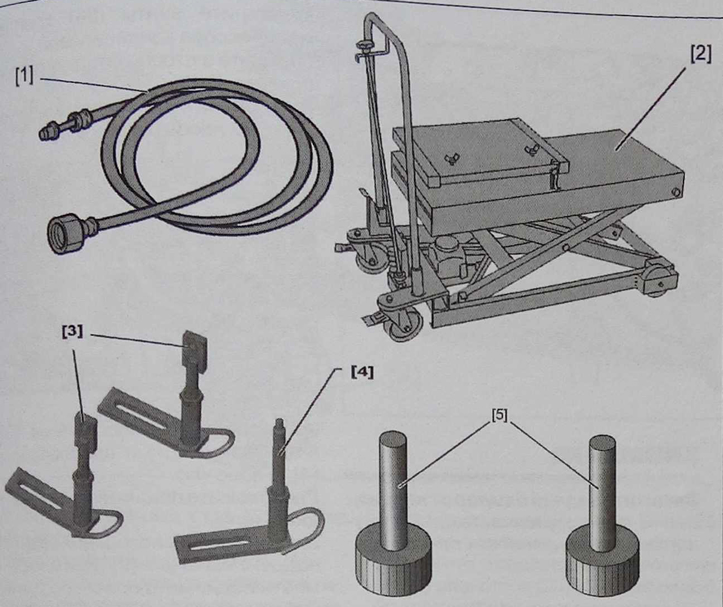

Специальные приспособления:
1 - трубка с наконечником для клапана «SHRADER» 0141-Т1;
2 - подъемный стол 0004;
3 - комплект опор 0005-С;
4 - опора двигателя 0005-G;
5 - заглушки для быстроразъемных соединений 1520.
Освободите вакуумную трубку (в зоне «а»).

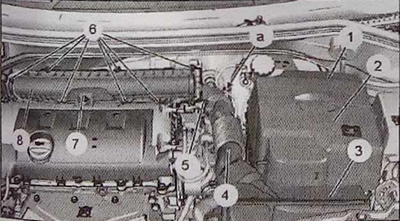

Снимите воздушный резонатор (3).
Отверните болт крепления трубки подачи воздуха (5).
Снимите трубку подачи воздуха (4).
Отверните винты (6), (7) крепления крышки воздухоочистителя.
Снимите крышку воздушного фильтра (8).
Отключите разъемы (жгуты электропитания ЭБУ двигателем).
Снимите:
- ЭБУ управления двигателем (см. соответствующую операцию);
- аккумуляторную батарею (см. соответствующую операцию).
Отсоедините жгуты и снимите подставку аккумуляторной батареи.
Оберните болты (9).
Снимите промежуточную опору (10) и корпус воздушного фильтра (11).
Внимание. Установите заглушки, закрыв вход воздуха в распределитель системы впуска.
Отсоедините:

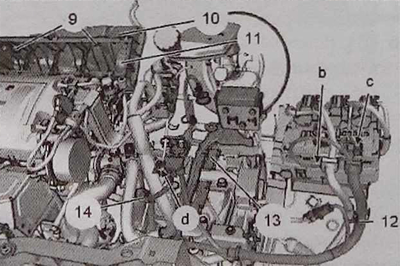

- электрический жгут (12) от клеммной колодки (в зонах «Ь» и «с»);
- жгут проводов двигателя (14) (в зоне «d»).
Снимите кронштейн электрических жгутов (13).
Внимание. Сбросьте давление топлива, присоединив приспособление [1] к клапану «SHRADER» 0141-Т1, и соберите слившееся топливо в сборник (в зоне «е»).
Перед отсоединением очистите все соединения контура низкого давления.

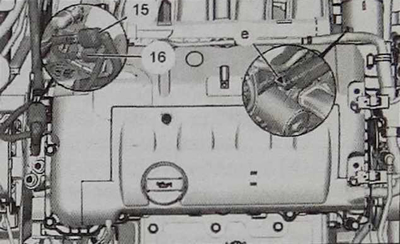

Отсоедините топливные трубки (15) и (16).
Внимание. Закройте отверстия трубок подачи и возврата топлива (15) и (16) с помощью приспособления [5].
Отсоедините:
- кабель электрической «массы» коробки передач, подсоединенный к шасси;
- вакуумную трубку усилителя тормозов.

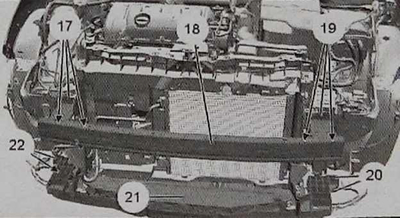

Отверните болты (17) и (19) и снимите верхнюю поперечную защиту радиатора (18).
Отверните болты (20) и (22) и снимите нижнюю поперечную защиту радиатора (21).

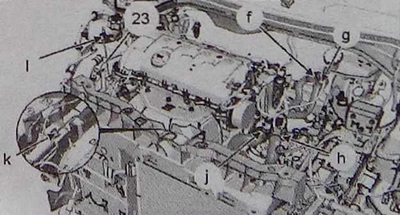

Отключите дегазационную трубку от радиатора (23) (в зонах «I» и «к»). Снимите прокачную трубку.
Отсоедините входной и выходной дюритовые шланги обогревателя (в зоне «f» и «д»).
Отсоедините нижние и верхние шланги радиатора (в зонах «h» и «j»).

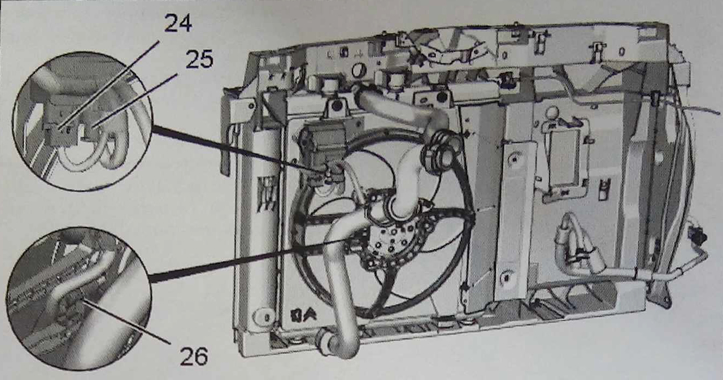

Отсоедините электрические разъемы (24) и (25) (реле электровентилятора) и разъем (26) (блок электровентиляторов охлаждения двигателя).
Отсоедините трос привода замка капота.

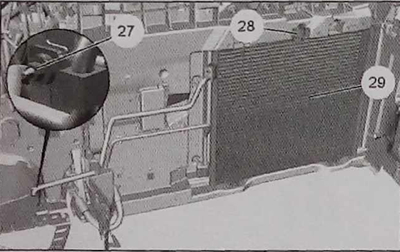

Снимите крепление трубок (27) конденсатора кондиционера.
Освободите и снимите крепление (28) конденсатора кондиционера. Сдвиньте вперед и закрепите хомутом конденсатор кондиционера (29), не повредив трубки.

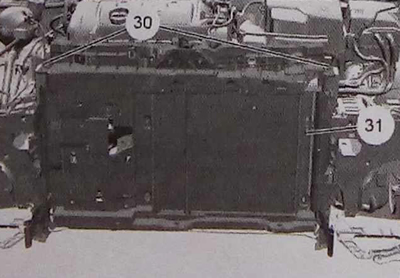

Снимите крепления 30 и радиатор системы охлаждения (31).
Отсоедините крепежный хомут выпускной системы от шланга.
Освободите выпускную систему из передних и промежуточных креплений.
Внимание. Защитите задний бампер от повреждений при соприкосновении с глушителем выпускной системы.
Снимите:

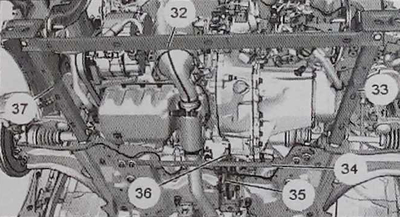

- переднюю рамку (32);
- удлинители подрамника (33), (37):
- предохранительную балку (34);
- стабилизаторную штангу (35);
- крепление (36) активной опоры к коробке передач.
Снимите ремень привода агрегатов (см. соответствующую операцию).
Отодвиньте и свяжите трубу выпускной системы (с левой стороны автомобиля)
Примечание. Данная операция необходима для снятия двигателя и коробки передач в сборе.
Отверните болты (40).
Снимите и сдвиньте в сторону механизм гидравлического привода сцепления (41).

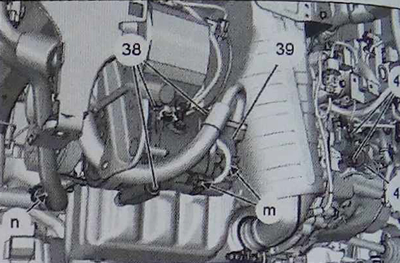

Отключите электрические разъемы компрессора кондиционера (39) (в зоне «m»).
Выверните винты (38) креплен компрессора кондиционера.
Отведите в сторону и закрепите компрессор (39).
Отсоедините трубку подачи воды и водяной насос (в зоне «n»).
Установите приспособления [3] ( зонах «р» и «q») и приспособлени [4] (в зоне «r»).
Расположите подъемный стол [2] по двигателем.

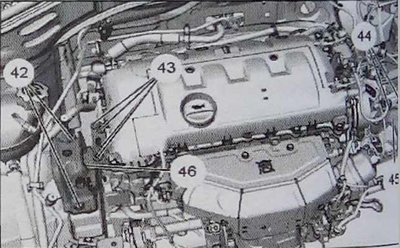

Закрепите приспособления [3], [4] н подъемном столе [2] (при необходи мости поднимите приспособление). Отверните болты (42), (43) и сними те верхнюю правую опору двигател: (46).
Отверните болты (44) и снимите опо ру коробки передач (45).
Внимание. Убедитесь, что силовой агрегат № касается элементов кузова.
Снимите двигатель и коробку пере дач в сборе (через низ автомобиля).
