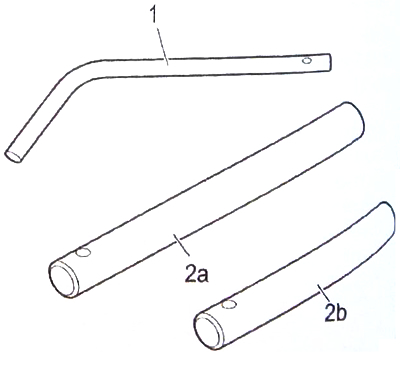

Рекомендуемые приспособления:
1 - калибровочный штифт маховика 4507-TA;
2а - фиксатор распредвала 4533-ТА.С1;
2b - фиксатор распредвала 4533-ТА.С2.
Характеристики механизма ГРМ

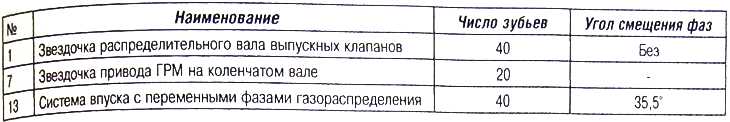

Звездочки
Цепь

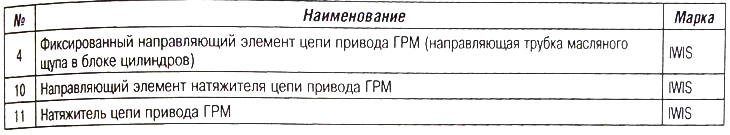

Направляющий элемент натяжителя цепи привода ГРМ
Отсоедините отрицательную клемму акумуляторной батареи.

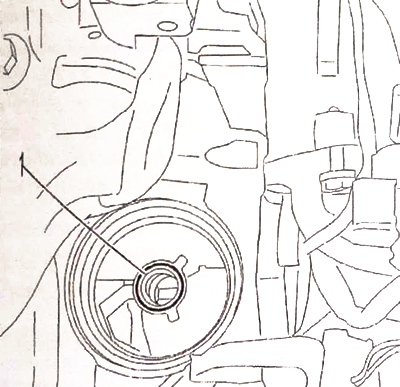

Снимите масляный фильтр (1).
Застропите двигатель.
Снимите:
- правую верхнюю опору двигателя в сборе;
- верхнюю крышку привода ГРМ.
Снимите свечи зажигания для облегчения проворачивания коленчатого вала.

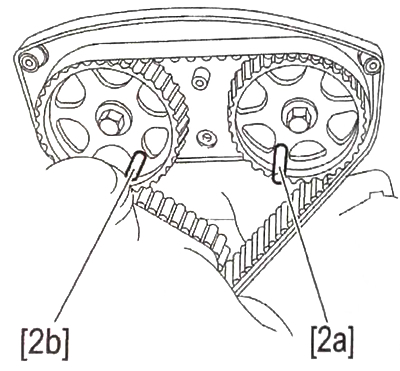

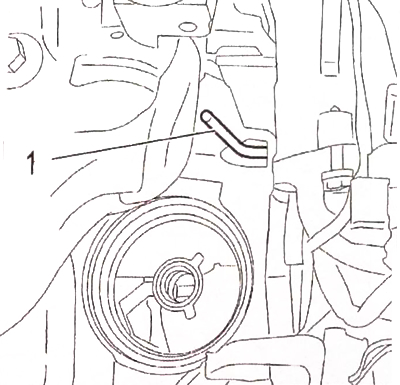

Проверните двигатель по часовой стрелке за шестерню коленчатого вала до положения фиксации. Установите приспособления 2а и 2b. Зафиксируйте в контрольной точке маховик с помощью приспособления 1.
Примечание. Если фиксация оказалась невозможной, заново произведите регулировку привода ГРМ.
Снимите штифты 1, 2а и 2b.
 |  |
Установите детали в обратном порядке.
Подключите отрицательную клемму аккумуляторной батареи.
