Примечание. Некоторые коробки передач BE 4/5 оснащены механизмом запрета включения 5-й передачи/передачи заднего хода.
Состав системы:
39 - блокировочный палец;
40 - опора блокировочного пальца крепится двумя винтами в картере коробки передач.

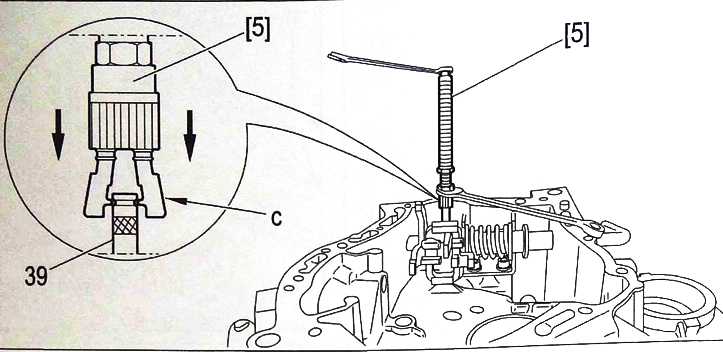

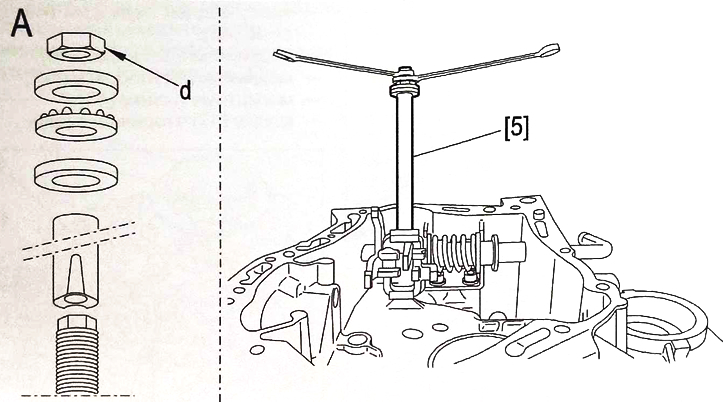

Внимание. Посаженный палец (39) должен выступать за плоскость разъема с картером сцепления на расстояние X = 8 + 0,5 мм. Применение приспособления 5 гарантирует данный зазор.
Примечание. Коробки передач, не имеющие системы запрета включения 5-й передачи/передачи заднего хода, оснащены двойным блокировочным пальцем (42) и (43) оси переключения передач (41).
Снимите:
- вилку задней передачи (49) с ее осью (46);
- блокировочный палец (45);
- механизм регулировки (44);
- магнитную планку (48);
- втулку (47) вторичного вала.
Выдавите пальцы крепления (50) рычага выбора передач (51).
Снимите:
- рычаг выбора передач (51);
- механизм регулировки (52);
- шайбу (53);
- уплотнитель (54);
- ось выбора передач (55).
 |  |
