- ослабьте болты крепления переднего колеса, поднимите переднюю часть автомобиля и закрепите на подставках. Отвинтите болты крепления и снимите колесо;
- снимите передние тормозные колодки;
- снимите крышку с компенсационного бачка тормозной системы, закройте горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо для того, чтобы крышка герметично закрывала компенсационный бачок;

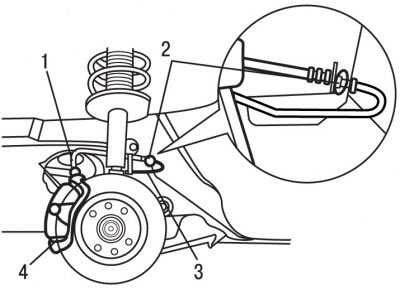

Рис. 8.10. Тормозной шланг переднего тормоза: 1 - тормозной шланг; 2 - держатель; 3 - тормозная трубка; 4 - суппорт
- освободите тормозной шланг из держателя 2 (рис. 8.10) на амортизационной стойке;
- отверните тормозной шланг 1 от тормозной трубки 3 и закройте тормозную трубку пластиковой заглушкой;
- отверните тормозной шланг 1 от суппорта 4 и снимите его;

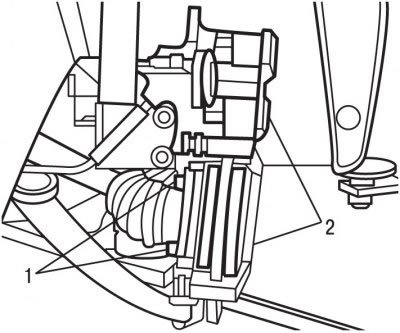

Рис. 8.11. Расположение болтов (1) крепления суппорта (2) переднего тормоза
- выверните болты 1 (рис. 8.11) и снимите суппорт 2 с поворотного кулака.
Для установки суппорта переднего тормоза:
- очистите пыль и грязь с суппорта, а с края тормозного диска ржавчину. Очистите тормозной диск растворителем типа HENKEL;
- проверьте отсутствие подтекания тормозной жидкости из-под поршня;
- проверьте состояние и правильное прилегание манжеты и защитных гофрированных колпаков;
- проверьте тормозной диск на наличие трещин, особенно вокруг отверстий под болты крепления колеса, а также на наличие износа или механических повреждений и при необходимости замените оба тормозных диска;
- измерьте толщину тормозного диска;
- убедитесь в свободном скольжении направляющих пальцев суппорта;
- при необходимости замените неисправные детали;
- установите держатель суппорта с суппортом на поворотный кулак;
- закрепите держатель суппорта 2 новыми болтами, предварительно покрыв резьбу болтов контровочным составом, препятствующим их самоотвинчиванию;
- затяните болты крепления держателя суппорта моментом 105 Н·м;
- установите тормозной шланг на суппорт и затяните соединительную гайку тормозного шланга моментом 15 Н·м;
- установите тормозной шланг на тормозную трубку и затяните соединительную гайку тормозного шланга моментом 16 Н·м;
- установите тормозные колодки;
Внимание! Не допускайте перекручивания тормозного шланга.
Внимание! Убедитесь, что при повороте переднего колеса из одного крайнего положения в другое тормозной шланг не соприкасается с элементами передней подвески и кузовом.
- удалите воздух из гидравлического контура тормозной системы;
Внимание! Обязательно заменяйте все колодки на одной оси автомобиля, даже если изношена только одна из них. Если старые тормозные колодки будете устанавливать снова, перед снятием их обязательно промаркируйте.
- установите колесо и закрепите болтами, затянув их моментом 90 Н·м.
