- отсоедините провод «массы» от аккумуляторной батареи;

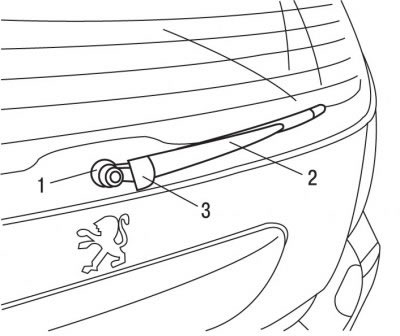

Рис. 9.43. Расположение крепления стеклоочистителя: 1 - гайка крепления рычага стеклоочистителя; 2 - рычаг стеклоочистителя; 3 - крышка
- поднимите крышку 3 с основания рычага стеклоочистителя 2 (рис. 9.43);
- отверните гайку 1 крепления рычага стеклоочистителя;
- используя большую отвертку в качестве рычага, снимите рычаг стеклоочистителя с оси. Если рычаг стеклоочистителя сидит очень плотно на оси, то для его снятия необходимо использовать специальный съемник;
- откройте дверь багажного отделения и снимите с нее внутреннюю обивку;

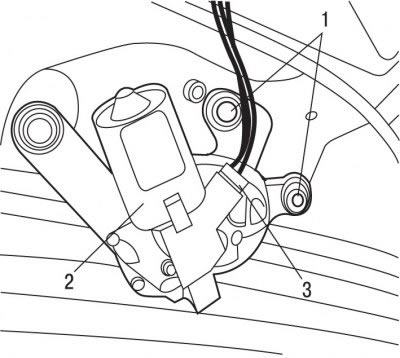

Рис. 9.44. Стеклоочиститель заднего стекла: 1 - заклепки; 2 - двигатель стеклоочистителя; 3 - электрический разъем
- отсоедините от двигателя стеклоочистителя 2 заднего стекла электрический разъем 3 (рис. 9.44);
- сверлом диаметром 7,5 мм высверлите заклепки 1 крепления стеклоочистителя. Глубина сверления должна быть не более 15,0 мм. Чтобы выпавшие заклепки не потерялись, положите ветошь с каждой стороны опоры стеклоочистителя;
Внимание! При высверливании заклепок пользуйтесь защитными очками. При снятии заклепок примите меры по защите заднего стекла и двери багажного отделения.
- снимите стеклоочиститель заднего стекла с автомобиля.
Установку проводите в последовательности, обратной снятию, с учетом следующего:
- извлеките заклепки, упавшие внутрь двери багажного отделения, чтобы в дальнейшем избежать создаваемого ими шума;
- перед установкой рычагов со щетками включите стеклоочиститель, установите подрулевой переключатель COM 2000 в положение «Остановка» и правильно установите щетки на метки на заднем стекле;
- затяните гайку крепления рычага стеклоочистителя моментом 12 Н·м;
- подсоедините провод «массы» к аккумуляторной батарее;
- проверьте работоспособность стеклоочистителя;
- инициируйте все электронные системы.
