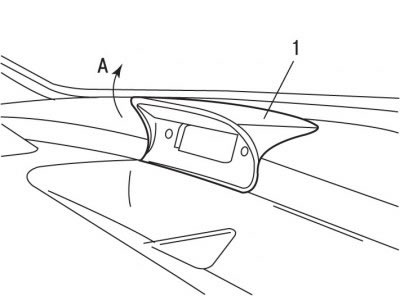

Рис. 9.31. Направление (А) снятия главного многофункционального дисплея (1)
- освободите из фиксаторов главный многофункциональный дисплей 1 (рис. 9.31), поворачивая его переднюю часть вверх;
- отсоедините от главного многофункционального дисплея электрический разъем;
- отсоедините фиксатор крепления жгута проводов;
- снимите главный многофункциональный дисплей с панели приборов.
Установку проводите в последовательности, обратной снятию, с учетом следующего:
- подсоедините провод «массы» к аккумуляторной батарее;
- проверьте работоспособность главного многофункционального дисплея;
- инициируйте все электронные системы.
