- опустите стекло двери до нижнего упора;
- отсоедините провод «массы» от аккумуляторной батареи;

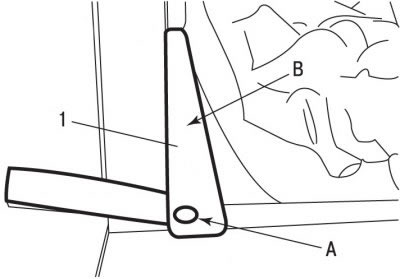

Рис. 9.47. Использование пластикового шпателя для снятия заднего декоративного элемента (1): А и В - фиксаторы, расположенные под задним декоративным элементом
- с помощью пластикового шпателя снимите задний декоративный элемент 1, освободив его из фиксаторов в точке A (рис. 9.47), затем в точке B;
- снимите обивку двери;
- снимите пылевлагозащитную пленку, закрывающую внутреннюю сторону задней двери;

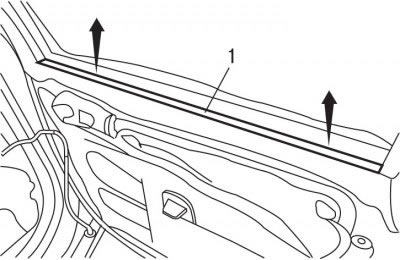

Рис. 9.48. Снятие внутреннего нижнего уплотнителя (1) оконного проема двери
- снимите внутренний нижний уплотнитель оконного проема двери 1 (рис. 9.48), потянув его вверх;

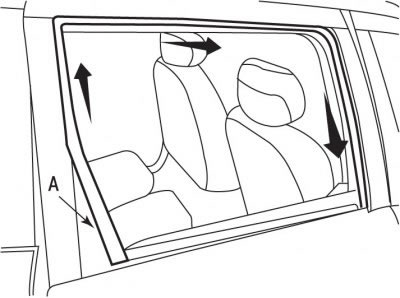

Рис. 9.49. Начальная точка (А) и направление снятия уплотнителя стекла
- снимите направляющий уплотнитель стекла, начиная с левого угла А (рис. 9.49) и далее по часовой стрелке;

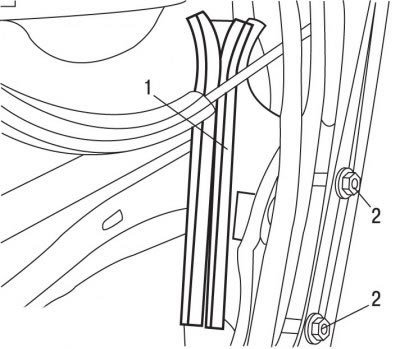

Рис. 9.50. Расположение гаек (2) крепления кулисы (1) стекла
- выверните гайки 2 (рис. 9.50) крепления кулисы 1 стекла;

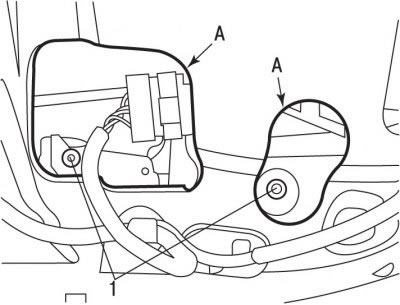

Рис. 9.51. Расположение болтов (1) крепления стекла, видимых через отверстия (А)
- опустите стекло до появления болтов 1 крепления стекла в отверстиях A (рис. 9.51);
- через отверстия в двери выверните 2 болта крепления стекла к стеклоподъемнику;
- руками поднимите стекло вверх до упора и закрепите его в этом положении липкой лентой;
- опустите стеклоподъемник в крайнее нижнее положение;

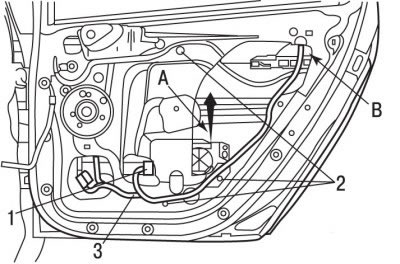

Рис. 9.52. Крепление стеклоподъемника задней двери на автомобилях SW: 1 - электрический разъем; 2 - заклепки; 3 - жгут проводов; А - направление снятия стеклоподъемника; В - отверстие в двери для извлечения стеклоподъемника
- отсоедините электрический разъем 1 (рис. 9.52) от стеклоочистителя;
- отведите в сторону жгут проводов 3;
- сверлом диаметром 10 мм высверлите заклепки 2 (см. рис. 9.52) крепления стеклоподъемника к двери;
- переместите механизм стеклоподъемника вверх в направлении стрелки А, затем внутрь двери;
- снимите стеклоподъемник через отверстие В в задней части двери;
- высверлите оставшиеся части заклепок из стеклоподъемника;
- продуйте внутреннее пространство двери, чтобы удалить стружку после сверления заклепок.
Установку проводите в последовательности, обратной снятию, с учетом следующего:
- при установке заклепок примите меры по защите двери;
- закрепите пылевлагозащитную пленку, которая должна устанавливаться без складок и разрывов;
- поверхность, на которую приклеивается пылевлагозащитная пленка, должна быть идеально чистой;
- направляющий уплотнитель стекла необходимо начинать устанавливать с верхнего заднего угла;
- подсоедините провод «массы» к аккумуляторной батарее;
- проверьте работоспособность стеклоподъемника;
- инициируйте все электронные системы.
