- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- установите рычаг селектора в положение «N»;
- снимите корпус воздушного фильтра;

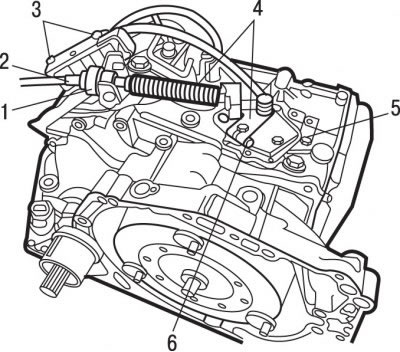

Рис. 5.59. Элементы механизма выбора передач и многофункциональный коммутатор: 1 - упор оболочки троса; 2 - электрический разъем; 3 - болты, 10 Н·м; 4 - трос выбора передач; 5 - болт, 15 Н·м; 6 - фиксирующий стержень, 15 Н·м
- снимите фиксирующий стержень 6 (рис. 5.59), крепящий рычаг выбора передач;
- лезвием отвертки снимите упор 1 оболочки троса;
- снимите с коробки передач и отведите в сторону трос 4 выбора передач;
- выверните болты 3 и 5;
- отсоедините 12-контактный электрический разъем 2 зеленого цвета;
- снимите многофункциональный коммутатор.
Установка проводится в последовательности, обратной снятию, с учетом следующего:
- проверьте состояние уплотнительной прокладки на картере коробки передач;
- установите многофункциональный коммутатор;
- затяните болты 3 моментом 10 Н·м;
- затяните болт 5 крепления многофункционального коммутатора моментом 10 Н·м и фиксирующий стержень 6 моментом 15 Н·м;
- подсоедините провод «массы» к аккумуляторной батарее.
