Задняя подвеска и задний мост

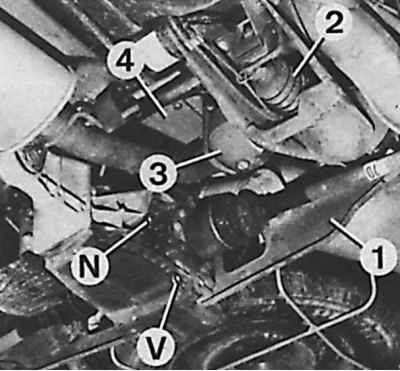

N – пробка уровня масла, V – сливная пробка масла
1 – кронштейн заднего моста, 2 – цилиндр подвески, 3 – бачок, 4 – теплозащитный кожух

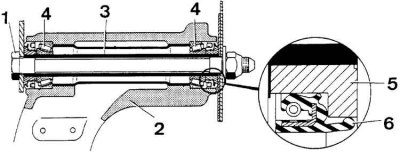

Установка оси рычага задней подвески
1 – ось, 2 – рычаг, 3 – трубка, 4 – подшипник, 5 – подкладка, 6 – уплотнительное кольцо
Снятие
1. Установить автомобиль на стационарном подъемнике.
2. Снять левую облицовку багажника.
3. Отсоединить разъем (красный) электропитания гидравлического насоса (провода М326 и 326).
4. Подсоединить свободные клеммы разъема рядом с кнопкой установки подвески в верхнее положение.
5. Уменьшить давление так, чтобы цилиндры подвески можно было бы перемещать рукой.
6. Снять полуось.
7. Отделить трубопровод тормозной системы от соединения и от защелки.
8. Снять защелку цилиндра подвески и фланец стабилизатора.
9. Отвинтить гайку оси рычага и извлечь ось.
10. Установить рычаг в вертикальное положение и извлечь его.
Установка
Установка рычага заключается в выполнении действий в обратной последовательности по отношению к процессу снятия, при этом следует помнить о смазывании оси рычага по всей его длине. Необходимо установить новые самоконтрящиеся гайки, удалить воздух из задних тормозов и из контура подвески, восполнить количество тормозной жидкости, а также жидкости LHM, до необходимых уровней.
