Внимание! Обозначьте мелом, маркером или краской направление хода зубчатого ремня привода газораспределительного механизма, если он будет устанавливаться повторно. Несоблюдение прежнего хода зубчатого ремня при его дальнейшей эксплуатации приводит к его повреждению или разрыву.
1. Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
2. Сместите в сторону от места работ расширительный бачок гидроусилителя рулевого управления.
3. Снимите ремень привода насоса гидроусилителя рулевого управления.
4. Снимите ремень привода генератора.
5. Вывинтите свечи зажигания.
6. Снимите переднее правое колесо.
7. Снимите защиту двигателя.
8. Проверните двигатель за болт крепления ременного шкива на коленчатом валу и совместите отверстие 1 на шкиве с отверстием на крышке привода газораспределительного механизма, чтобы можно было вставить упор и застопорить коленчатый вал (см. иллюстрацию). После установки упора поршни располагаются примерно по центру каналов цилиндров.

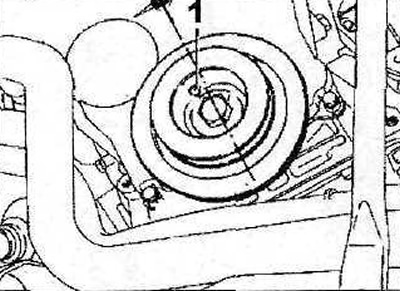

2.8 Вставьте упор в отверстие 1 и застопорите коленчатый вал
9. Снимите сцепление, см. соответствующую главу.
10. Застопорите маховик подходящим упорным башмаком ИЛИ упором FACOM D86 (см. иллюстрацию).

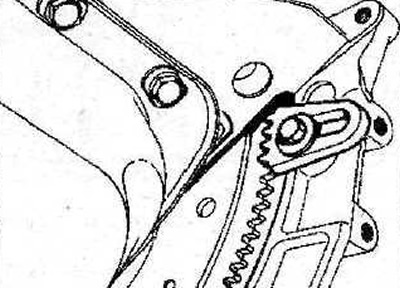

2.10 Застопорите маховик подходящим упорным башмаком или упором FACOM D86
11. Снимите верхнюю часть 2 крышки привода газораспределительного механизма (см. стрелку на иллюстрации).

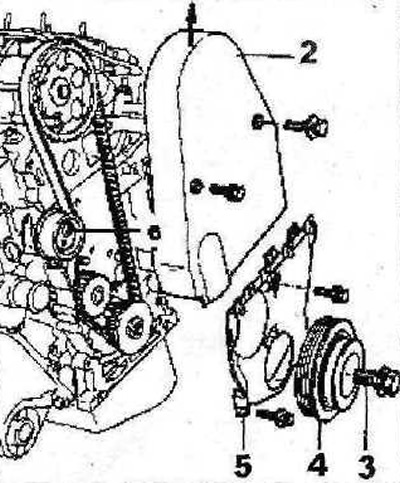

2.11 Снимите верхнюю часть 2 крышки привода газораспределительного механизма (см. стрелку)
12. Вывинтите центральный болт 3 крепления ременного шкива 4 и снимите шкив с коленчатого вала (см. иллюстрацию 2.11).
13. Снимите масляный поддон 5 (см. иллюстрацию 2.11).
14. Извлеките упорный башмак, который использовался для блокировки маховика.
15. Ослабьте затяжку болта 6 крепления натяжного ролика (см. иллюстрацию 2.11). Затем поверните натяжной ролик в направлении, указанном стрелкой (см. иллюстрацию 2.11) чтобы ослабить натяжение ремня.
16. Аккуратно снимите зубчатый ремень привода газораспределительного механизма.
Автомобили с двигателем XU10J4R
17. Снимите переднее правое колесо и подкрылок.
18. Снимите ремень привода вспомогательных агрегатов.
19. Сместите в сторону от места работ жгут 1 проводов двигателя (см. иллюстрацию).

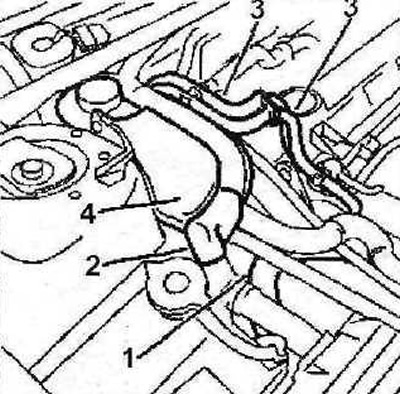

2.19 Сместите в сторону от места работ жгут 1 проводов двигателя. Автомобили с ABS
20. Автомобили с ABS. Сместите в сторону от места работ топливопроводы 3 (см. иллюстрацию 2.19).
21. Сместите в сторону от места работ расширительный бачок 4 гидроусилителя рулевого управления (см. иллюстрацию 2.19)
22. Установите на передке опорную балку, чтобы приподнять двигатель и разгрузить опоры силового блока, либо приподнимите двигатель с помощью крана, зацепив его крюк «а» за проушину (см. иллюстрацию).

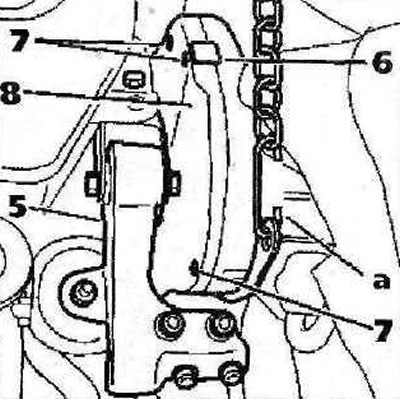

2.22 Приподнимите двигатель с помощью крана, зацепив его крюк «а» за проушину
23. Снимите опору 5 подвески двигателя (см. иллюстрацию 2.22).
24. Отожмите защелку 6 (см. иллюстрацию 2.22).
25. Вывинтите болты 7 и снимите защитную крышку 8 привода газораспределительного механизма, подав ее вверх (см. иллюстрацию 2.22).
26. Застопорите коленчатый вал, вставив подходящий упорный валик или, например, упор «а» 0153-G, в соответствующее отверстие (см. иллюстрацию).

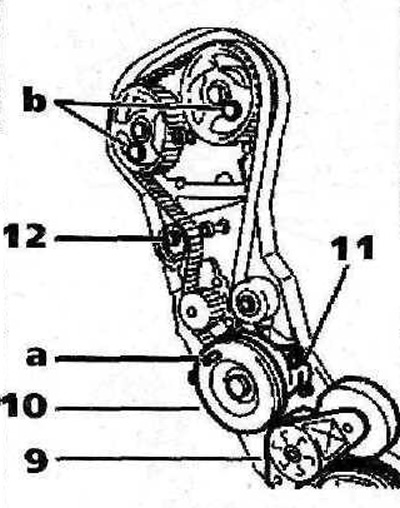

2.26 Застопорите коленчатый вал, вставив упор «а» 0153-G, в соответствующее отверстие
27. Застопорите шестерни распределительных валов, вставив подходящие упорные валики или, например, упоры «b» 0153-АВ в соответствующие отверстия шестерен (см. иллюстрацию 2.26).
28. Снимите ременный шкив 10 с коленчатого вала (см. иллюстрацию 2.26).
29. Снимите защитную крышку 11 (см иллюстрацию 2.26).
30. Извлеките упорный башмак, который использовался для блокировки маховика.
31. Ослабьте затяжку болта 12 ролика натяжения и отведите ролик от зубчатого ремня, чтобы ослабить его натяжение (см. иллюстрацию 2.26).
32. Аккуратно снимите зубчатый ремень привода газораспределительного механизма.
Внимание! Зубчатый ремень нельзя перегибать, перекручивать или скручивать в рулон. Загрязненный, поврежденный или износившийся ремень подлежит замене.
