Внимание! При установке звездочки 6 на распределительный вал опорную метку на ней нужно установить напротив метки на звездочке балансировочного вала. Момент затяжки болта крепления звездочки к распределительному валу 80 Нм. Резьбу пробки болта крепления звездочки распределительного вала следует перед установкой смазать средством Loctite.
9. Удалите остатки прежнего герметика с уплотняемой поверхности А крышки головки блока цилиндров и нанесите слой нового герметика (см. иллюстрацию).

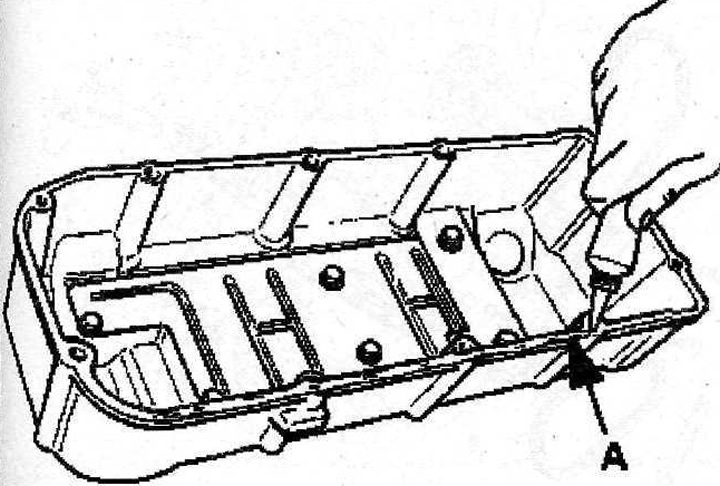

2.9 Удалите остатки прежнего герметика с уплотняемой поверхности А крышки головки блока цилиндров и намесите слой нового герметика
10. Уложите крышку на головку блока цилиндров, ввинтите рукой болты крепления, а затем затяните их с приложением усилия 10 Нм (см. иллюстрацию).

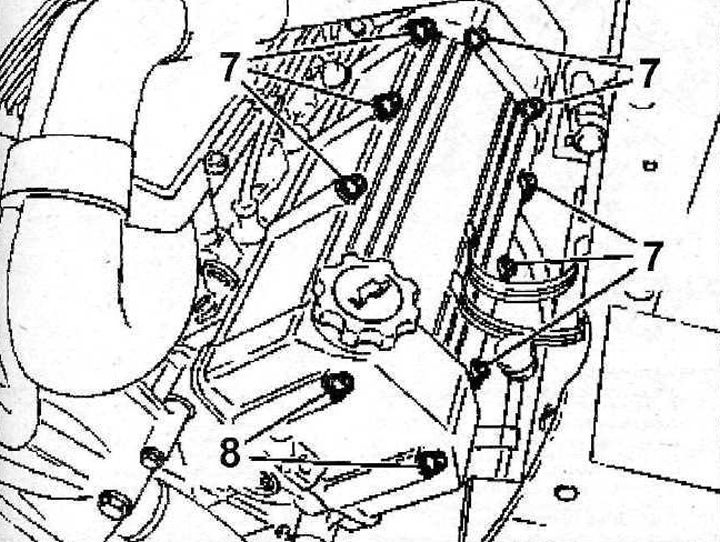

2.10 Ввинтите рукой болты крепления крышки головки блока цилиндров, а затем затяните их с приложением усилия 10 Нм. На иллюстрации показана крышка головки блока цилиндров двигателя ZPJ
