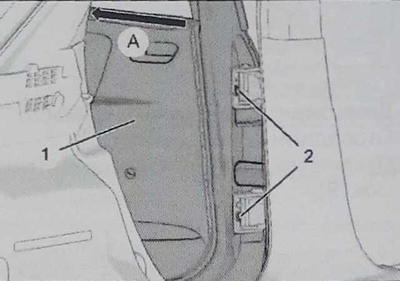

Завъртете болтовете (2).
Преместете вратата (1) по посока на стрелката "A".

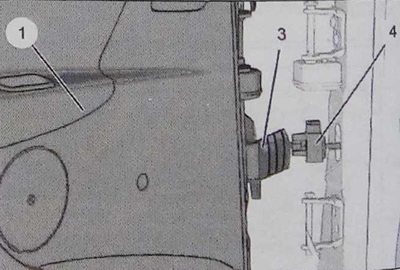

Преместете капака на кабелния сноп на вратата (3).
Изключете конектора (4).
Свалете вратата (1).
Инсталиране и настройка
Отворете входната врата.

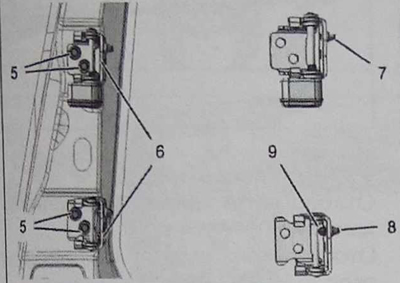

Разхлабете болтовете (5) на пантите (6).
Ако са необходими повече настройки на хлабината на вратата, позициониращият щифт (7) може да се отстрани с помощта на инструмент за изваждане на щифта.
Разхлабете болта (9) и отстранете щифта (8).

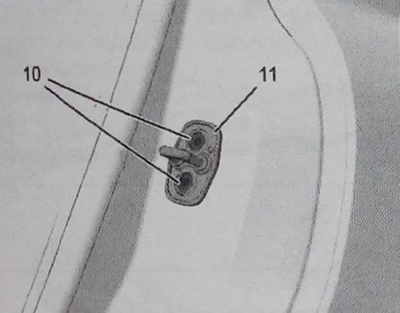

Разхлабете болта (10) на четвърт оборот, за да позволите на вратата да се затвори, без да удряте скобата (11).

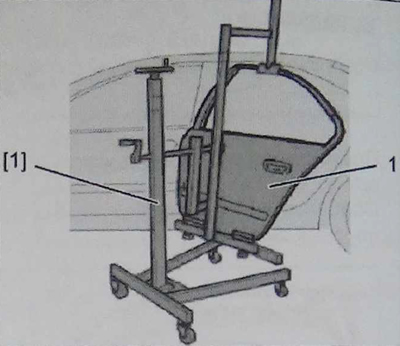

Монтирайте вратата (1) с опората [1].
Свържете отново конекторите (4).
Затегнете болтовете (2).
Разхлабете винтовете (2) отново на ¼ оборот.

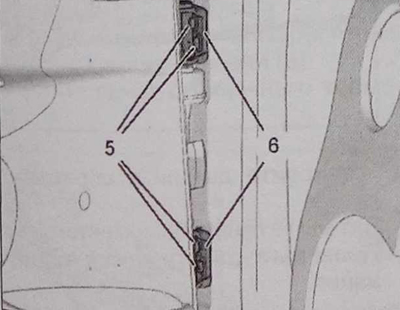

Затегнете и разхлабете на ¼ оборот болтовете (5) на пантите (6).
Регулирайте и проверете хлабините и подравнете вратата с болтове (2), (5), (10).
След регулиране затегнете:
- болтове (2) с въртящ момент 19 Nm;
- болтове (5) въртящ момент 19 Nm;
- болтове (10) с въртящ момент от 17 Nm.
Проверете плътността на вратата.
Монтирайте частите в обратен ред.
Проверете работата на електрическото оборудване.
