- повдигнете и закрепете колата, докато окачите задните колела;
- свалете задните колела;
- свалете спирачните накладки и спирачния диск;
- развийте болтовете и свалете защитния корпус на задната спирачка;
- развийте гайката на главината на задното колело;

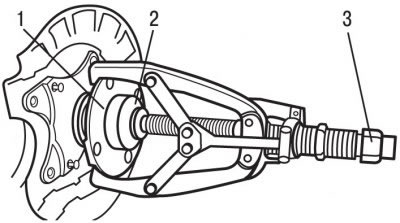

Фиг. 6.37. Премахване на главината на задното колело: 1 - главина; 2 - опорна вложка; 3 - теглич
- монтирайте опорната вложка 2 върху оста на главината, затегнете ръкохватките на теглича 3 върху главината и свалете главината 1 (фиг. 6.37) от оста;

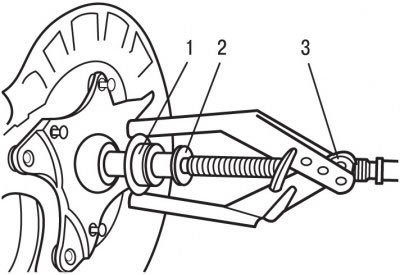

Фиг. 6.38. Премахване на вътрешния лагер на главината на задното колело: 1 - лагерен лагер; 2 - опорна вложка; 3 - теглич
- монтирайте опорната вложка 2 върху оста на главината, фиксирайте ръкохватките за извличане 3 върху вътрешния пръстен 1 на лагера на главината и свалете лагера на главината (фиг. 6.38) от оста.
Внимание! Главината и лагерът са неразглобяема единица, така че трябва да се сменят всеки път, когато се свалят.
За да инсталирате главината на задното колело:
- изчистете оста на главината;

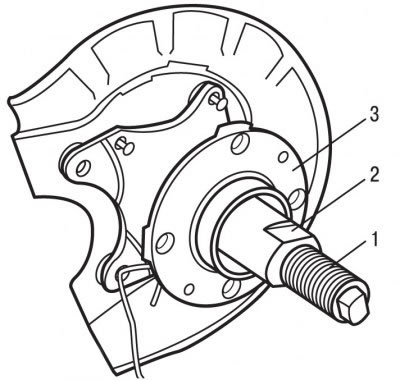

Фиг. 6.39. С помощта на водеща втулка 0617-J (1) и пръстеновидна гайка 0617-K (2), за да монтирате главината с лагер върху оста
- завинтете водещата втулка 0617-J 1 (фиг. 6.39) върху оста на главината;
- монтирайте нова главина с лагер върху водещата втулка 0617-J 1;
- завийте пръстеновидната гайка 0617-K върху водещата втулка 0617-J, докато главината на лагера 3 (вижте Фиг. 6.39) достигне ограничителя;
- отстранете пръстеновидната гайка 0617-K и водещата втулка 0617-J;
- Смажете резбите и свързващата повърхност на новата гайка с втулка и закрепете главината, като затегнете гайката до 210 Nm. Заключете гайката, като уплътните яката на гайката в жлеба на оста;
- Инсталирайте предпазител на задната спирачка;
- Поставете спирачния диск и го закрепете с болта, като го затегнете до 10 Nm;
- монтирайте спирачните накладки;
- поставете колелата.
