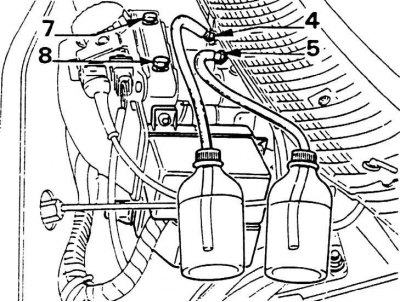

4, 5, 7 и 8 - обезвъздушители на спирачната система
Необходимо е да се отстрани въздухът след всеки ремонт, свързан с отварянето на системата.
Премахване на въздух без специално оборудване
Обезвъздушаване на помпата с електрическо задвижване
1. Напълнете разширителния съд.
2. Изключете захранващия маркуч за ниско налягане и го свържете отново, когато спирачната течност започне да изтича от него (заменете контейнера).
3. Проверете дали обезвъздушителите (4) и (5) на хидравличното устройство и дренажният болт са завинтени правилно.
4. Отворете обезвъздушителите (7) и (8) на хидравличното устройство, като ги развиете с 1 оборот.
5. Внимателно натиснете педала на спирачката докрай.
6. Включете запалването, за да задействате електрическата помпа.
7. Изключете запалването след 30 секунди.
8. Намалете натиска върху педала на спирачката.
9. Затворете обезвъздушителите (7) и (8).
Отстраняване на въздух от хидравличното устройство
1. Свържете обезвъздушители (4) и (5) към контейнери, съдържащи малко количество спирачна течност.
2. Натиснете педала на спирачката и отворете обезвъздушителя (4) и след това го затворете.
3. Отпуснете натиска върху педала и повторете тези стъпки 10 пъти.
Внимание! За обезвъздушители (7) и (8) не е необходимо свързване на вентилационната тръба. Въздухът се отстранява през вътрешната верига.
4. Отворете обезвъздушителите (4) и (5), за да стартирате електрическата помпа.
5. Включете запалването.
6. Затворете обезвъздушителите, когато спирачната течност изтече без въздушни мехурчета, и след това изчакайте, докато електрическата помпа спре.
Внимание! По време на тези действия е задължително да проверите и допълните количеството спирачна течност в разширителния резервоар, за да избегнете проветряване на системата.
7. Отстранете въздуха от челюстите на предните и задните колела.
Отстраняване на въздух от шублери
1. Включете запалването.
2. Свържете обезвъздушителите на четирите шублера към резервоарите.
3. Натиснете леко педала на спирачката.
4. Отворете един от обезвъздушителите и го затворете, когато спирачната течност излезе чиста и без въздушни мехурчета.
5. Тази операция трябва да се извърши за останалите обезвъздушители.
6. Изключете запалването.
7. Намалете налягането, като разхлабите дренажния болт на 1/2 оборот.
8. Завийте дренажния болт.
9. Натиснете леко педала на спирачката.
10. Отворете обезвъздушителите (4) и (5), свързани към резервоарите.
11. Затворете обезвъздушителите.
12. Намалете натиска върху педала на спирачката.
13. Повторете тези стъпки няколко пъти, като се уверите, че спирачната течност изтича без въздушни мехурчета.
14. Проверете завинтването на обезвъздушителите.
15. Проверете качеството на транзакцията.
Премахване на въздух с помощта на специално оборудване
1. Прочетете инструкциите за инсталиране и поддръжка на устройството.
2. Намалете налягането в хидравличната верига. За тази цел дренажният болт на електрическата помпа трябва да се развие.
3. Подайте налягане във веригата с обезвъздушител.
4. Отстранете въздуха от шублерите.
5. Свържете обезвъздушителите (4) и (5) на хидравличния възел към резервоарите.
6. Отворете обезвъздушителите (4) и (5).
7. Затворете вентилационните отвори, когато спирачната течност изтече без въздушни мехурчета.
8. Завийте дренажния болт.
9. Изключете обезвъздушителя.
10. Отворете обезвъздушителите (4) и (5), свързани към резервоарите.
11. Включете запалването, за да задействате електрическата помпа.
12. Затворете обезвъздушителите (4) и (5), когато спирачната течност изтече без въздушни мехурчета.
13. Изключете запалването.
14. Намалете хидравличното налягане, като развиете дренажния болт на 1/2 оборот.
15. Завийте дренажния болт.
16. Натиснете леко педала на спирачката.
17. Отворете обезвъздушителите (4) и (5), свързани към резервоарите.
18. Затворете обезвъздушителите.
19. Тези стъпки трябва да се повторят няколко пъти, като се уверите, че спирачната течност изтича без въздушни мехурчета.
20. Повторете същите стъпки за обезвъздушители (7) и (8) няколко пъти.
21. Проверете дали всички обезвъздушители са завинтени.
22. Проверете качеството на извършената операция.
Проверка на качеството на извършената операция за отстраняване на въздуха от хидравличната верига
1. Инсталирайте манометър на всеки вентилационен отвор на предния спирачен апарат.
2. Включете запалването, за да включите електрически задвижвания модул на помпата.
3. Отворете деаераторите.
4. Натиснете леко педала на спирачката.
5. Затворете вентилационните отвори, когато спирачната течност изтече без въздушни мехурчета.
6. Намалете хидравличното налягане, като развиете дренажния болт на 1/2 оборот. Завийте дренажния винт.
7. Натиснете педала на спирачката докрай. Налягането трябва да бъде 6,0 MPa.
8. Ако тази стойност не бъде достигната, обезвъздушете веригата.
9. Изключете манометрите и обезвъздушете предните спирачни апарати.
Проверка на нивото на спирачната течност
1. Включете запалването, за да включите електрически задвижвания модул на помпата.
2. Изчакайте, докато електрическата помпа спре да работи.
3. Изключете запалването.
4. Проверете дали нивото на спирачната течност в резервоара достига маркировката, показваща максималното ниво.
5. Добавете течност, ако е необходимо.
