Диаграма на отоплителна система (турбодизел), вентилатор за охлаждане на радиатора (последни модели) (Peugeot 405)

0

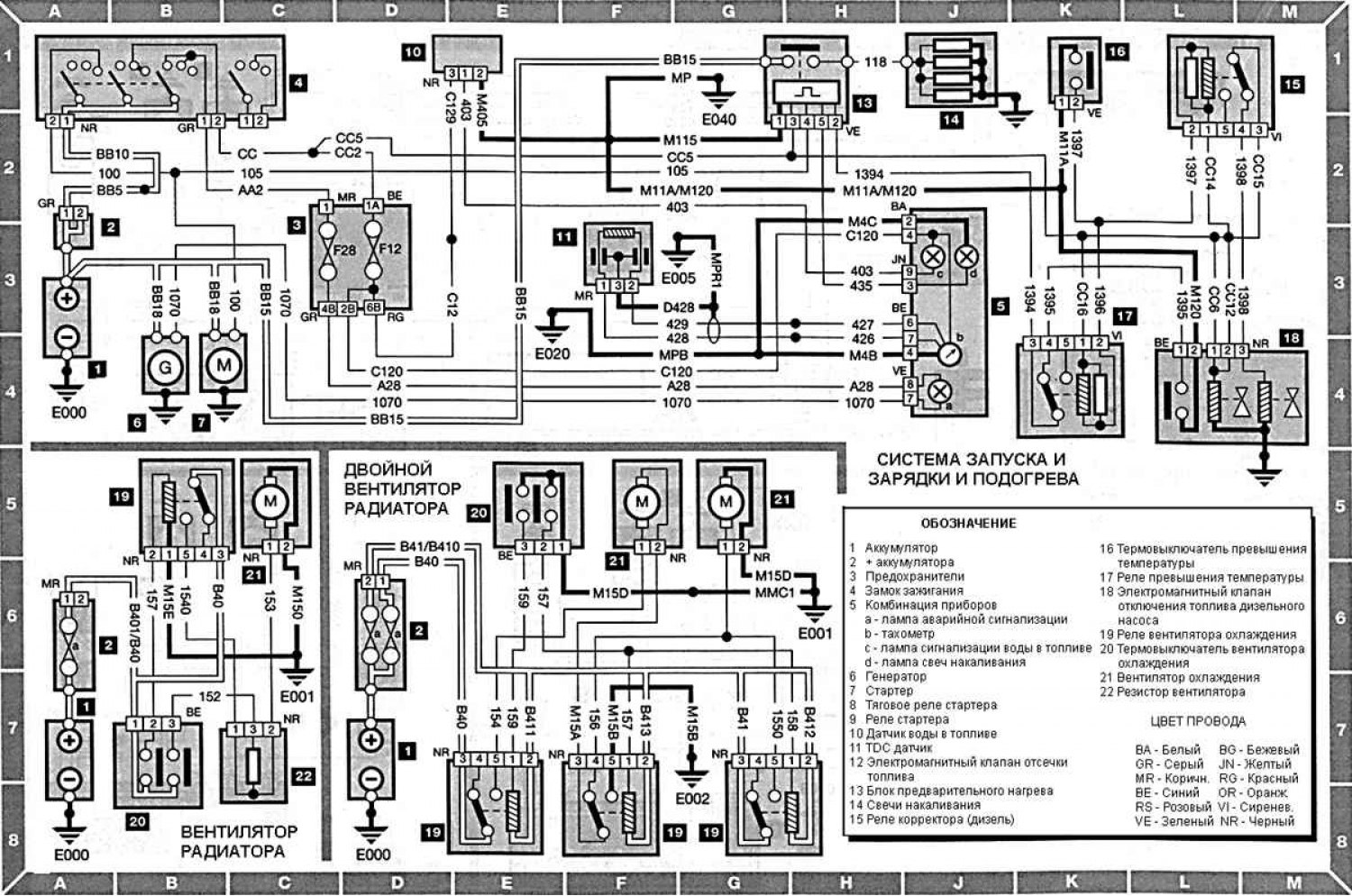

Отоплителни системи (турбодизел), вентилатор за охлаждане на радиатора (последни модели)

Открыть большую картинку в новой вкладке »

Вижте символите на диаграмата и масовите точки тук →
