Диаграма на системата за стартиране, зареждане и отопление (късни модели) (Peugeot 405)

0

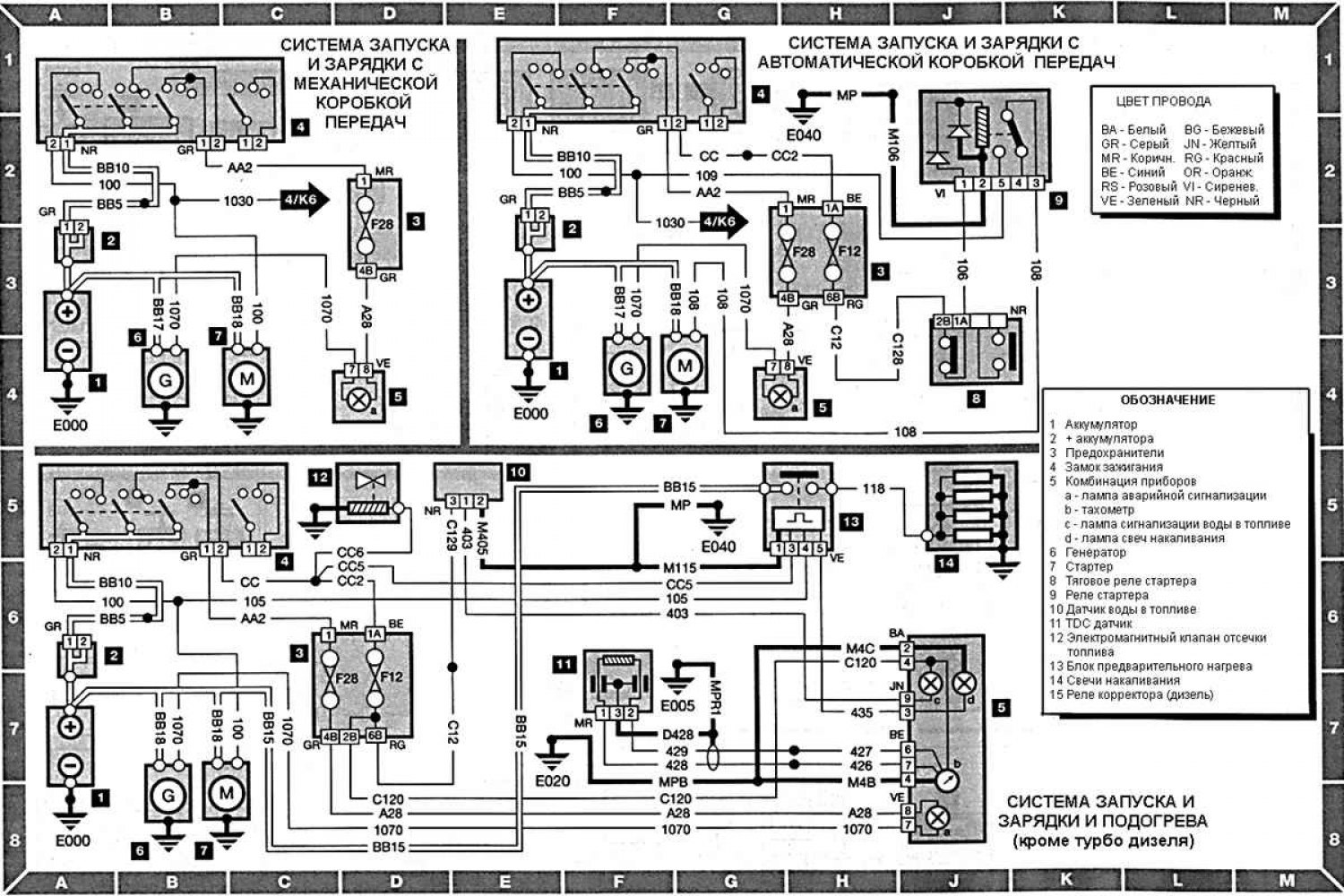

Системи за стартиране, зареждане и отопление (късни модели)

Открыть большую картинку в новой вкладке »

Вижте символите на диаграмата и масовите точки тук →
