Нотация върху диаграми (Peugeot 405)

0

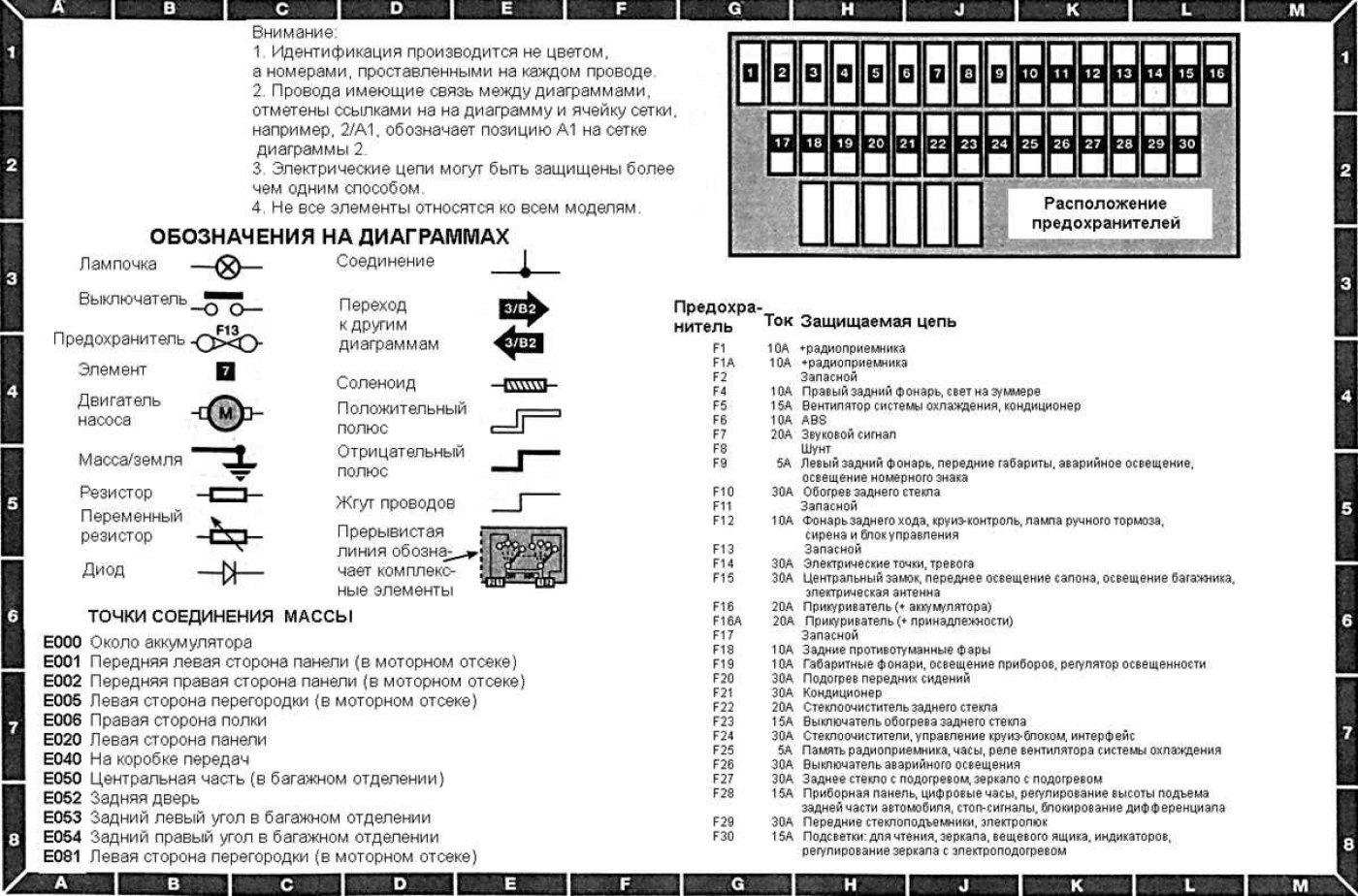

Символи на диаграми

Открыть большую картинку в новой вкладке »

Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Сподели информация:

Предишна

Peugeot 405: Схеми на свързване

Следващия

Символи и обозначения на електрически диаграми

Стартиране на двигателя, зареждане на батерията, запалване (само за XU52C/ XU92C), охлаждащ вентилатор...
Система за впръскване и запалване (XU5M2-3Z MMBA G5)
Система за впръскване и запалване (XU9J2 L3.1 Jetronic)
Система за впръскване и запалване (XU9J2 MP3.1 Motronic)
Система за впръскване и запалване (XU9M/ Z FENIX 1B)
Система за впръскване и запалване (XU9J1/ Z LU2 Jetronic)
Система за впръскване и запалване (XU9JA/ Z M1.3 Motronic)
Система за впръскване и запалване (XU9J4 и XU9J4/ Z M1.3 Motronic)
Външно осветление (мъгла, размери и фарове)
Външно осветление (светлини за посока и спирачки)
