Ако е приложимо, монтирайте с нови гайка и болт, закрепващи междинния вал към кормилното устройство.
Оттегляне
1. Изключете заземяващия проводник от батерията (вижте "Изключване на батерията").
2. Свалете волана, както е описано в параграф 17.
3. Отстранете капака на кутията с предпазители и долната част на предния панел от страната на водача. Отстранете горния и долния капак на кормилната колона, както е описано в Глава 12.
4. Изключете електрическия конектор на въздушната възглавница (ако има такъв) и електрическите конектори на контролите и превключвателите, разположени от двете страни на кормилната колона (фиг. 18.4). Уверете се, че всички допълнителни електрически контакти на елементите на кормилната колона са изключени.

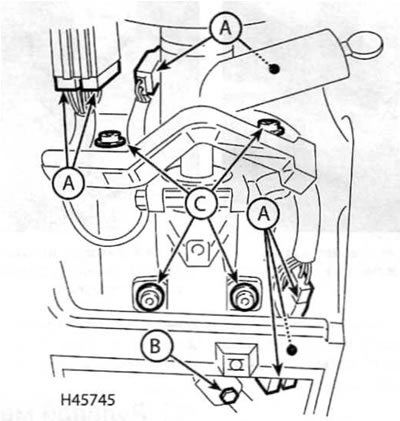

Фиг. 18.4. Монтажни болтове на кормилната колона (показан е по-ранен модел)
A Електрически конектори
V Съединителен болт
С монтажни болтове
5. Маркирайте относителната позиция на карданното съединение и междинния вал и след това развийте съединителния болт, закрепващ кормилната колона към междинния вал.
6. Извийте два долни болта за закрепване на кормилната колона.
7. Извийте два горни болта за закрепване на кормилната колона и внимателно извадете колоната от колата.
8. За да премахнете междинния вал, продължете както е описано по-долу. Имайте предвид, че при някои модели достъпът до шарнира между междинния вал и кормилното устройство ще изисква повдигане на предната част на превозното средство и поставянето му върху стойки за крикове (вижте "Повдигане и поддържане на превозното средство") . При някои модели тази панта може да бъде достъпна през двигателното отделение.
- a) Разхлабете гайката на затягащия болт, закрепващ междинния вал към кормилното устройство, и след това внимателно избийте затягащия болт от универсалното съединение. Изхвърлете прищипващия болт и гайка, използвайте нови, когато монтирате.
- b) Освободете металната скоба, закрепваща междинния вал към предавката.
- c) Маркирайте относителната позиция на универсалната шарнира и кормилната предавка и след това натиснете универсалната шарнира нагоре, за да я отделите от предавката.
- d) Освободете вала от шлиците на зъбното колело и го извадете от автомобила.
Проверка
9. Кормилната колона е телескопична. В случай на челен сблъсък, валът се сгъва и предпазва волана от нараняване на водача. Преди да монтирате кормилната колона, проверете кормилната колона и свързаните опори за признаци на повреда или деформация. Сменете, ако е необходимо.
10. Проверете кормилния вал за признаци на луфт във втулките на колоната и проверете карданните шарнири за признаци на повреда или задръстване в лагерите. При наличие на повреда или износване в карданните шарнири на кормилната колона или във втулките на вала, колоната трябва да се смени като едно цяло.
11. Съединителният болт и гайка, закрепващи междинния вал към кормилната уредба, ако са били нарушени, трябва да бъдат сменени безпроблемно.
Инсталиране
12. Ако междинният вал е бил свален, монтирайте го, като поставите карданното съединение в шлиците на задвижващата предавка на кормилната предавка (подравнете маркировките, направени по време на отстраняването). Монтирайте правилно металната скоба на универсалния шарнир между междинния вал и кормилния механизъм и след това монтирайте нов затягащ болт и гайка, като се уверите, че зъбците на болта пасват в прорезите на универсалния шарнир. Затегнете гайката до определения въртящ момент.
13. Поставете модула на кормилната колона в нормалното му положение и след това, подравнявайки маркировките, направени преди отстраняването, вкарайте карданното съединение в зацепване с шлиците на междинния вал.
14. Задръжте колоната в нормално положение и завийте горните болтове за закрепване на кормилната колона. Монтирайте долните болтове и затегнете всички болтове до определения въртящ момент.
15. Завийте съединителния болт на карданното съединение и го затегнете с предписания въртящ момент.
16. Съпоставете електрическите конектори под предния панел и ги закрепете в първоначалното им положение с подходящите скоби.
17. Монтирайте капаците на кормилната колона, както е описано в глава 11. и след това капака на кутията с предпазители и долната част на предния панел.
18. Монтирайте волана, както е описано в параграф 17.
