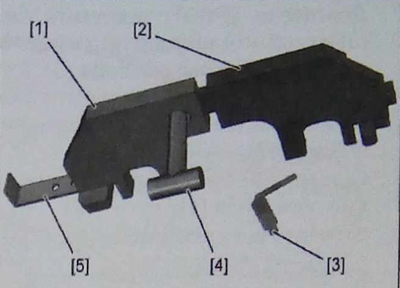

Рэкамендуемыя прыстасаванні:
1 - прынада для фіксацыі ў нерухомым становішчы і ўсталёўкі ў кантрольную кропку размеркавальнага вала впускных кулачкоў 0197-А2;
2 - прынада для фіксацыі ў нерухомым становішчы і ўсталёўкі ў кантрольную кропку размеркавальнага вала выпускных кулачкоў 0197-А1;
3 - фіксатар для коленвала 0197-У;
4 - ніт мацавання прынад 1 і 2;
5 - прынада для ўтрымання ланцуга прывада ГРМ 0197-Е.
Адлучыце акумулятарную батарэю.
Зніміце правае кола.
Зніміце абарону пад рухавіком і правы падкрылак.
Зніміце паветраачышчальнік у зборы і впускной патрубак.

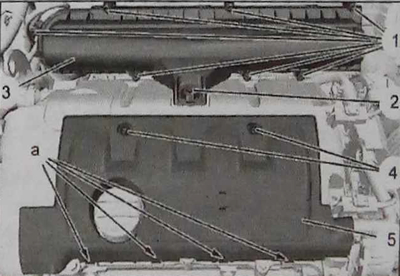

Адкруціце балты (1) і ніт (2).
Зніміце вечка корпуса паветранага фільтра (3).
Адкруціце ніты (4) і зніміце дэкаратыўнае вечка рухавіка (5) (адлучыце фіксатары ў зоне «а»).
Увага. На рухавіках EP6DT зачыніце з дапамогай коркаў адтуліны ўваходу і вынахаду паветра турбакампрэсара, цеплаабменніка сістэмы наддува, карпусы дросельнай засланкі.

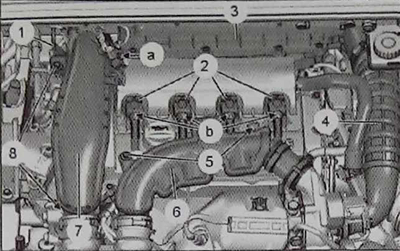

Рухавікі EP6DT: адлучыце раз'ём датчыка ціску паветра на ўпуску (у зоне "а").
Адлучыце электрычныя раздымы падачы электрасілкавання на шпулькі запальвання (2) (у зоне «b»).
Зніміце паветравод (4).
Зніміце вечка (3) блока паветранага фільтра.
Зніміце які фільтруе элемент.
Рухавікі EP6DT: адкруціце ніты (5) і зніміце штуцэр на вынахадзе паветра ад турбакампрэсара (6).
Рухавікі EP6DT: адкруціце балты (8) і зніміце патрубак наддувочного паветра (7).
Зніміце вуш для падвешвання рухавіка (1).
Зніміце шпулькі запальвання (2).
Адлучыце электрычны раз'ём датчыка становішча впускнога распредвала (у зоне «d»).
Адлучыце трубку рэцыркуляцыі пароў алею (у зоне «з»).

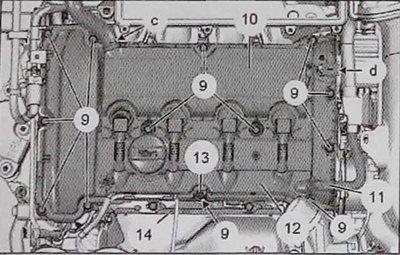

Адкруціце гайку (13) і зніміце ахоўны кажух (12) джгута правадоў.
Зніміце цеплаахоўны экран (14) крышкі галоўкі цыліндраў.
Адсуньце ў бок электрычны паляць шпулек запальвання (11).
Адкруціце балты (9) і зніміце вечка ГБЦ (10).

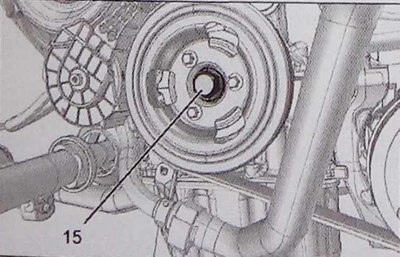

Увага. Не круціце каленчаты вал за крапежны ніт (15) супраць гадзіннікавай стрэлкі (рызыка адварочвання шківаў прывада ГРМ, каленчатага вала і алейнай помпы).

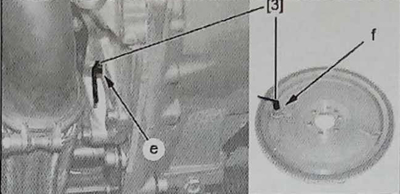

Усталюеце ў адтуліне «е», размешчаным на картэры накрывак апор каленчатага вала, калібровачнае штыфт каленчатага вала [3].
Павярніце каленчаты вал па гадзіннікавай стрэлцы (зацяжка) з дапамогай ніта (15), каб прывесці яго ў кантрольную кропку (у зоне «f»).

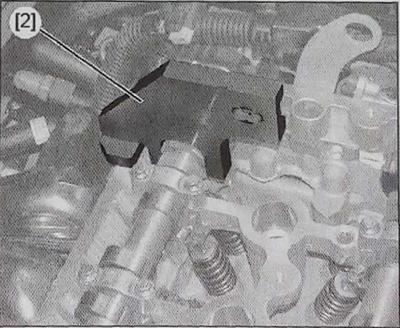

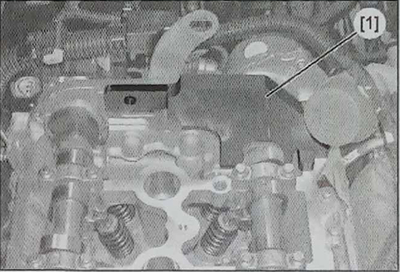

Усталюеце прынаду для фіксацыі ад павароту размеркавальнага вала выпускных клапанаў [1].
Усталюеце прынаду для фіксацыі ад павароту размеркавальнага вала выпускных клапанаў [1].

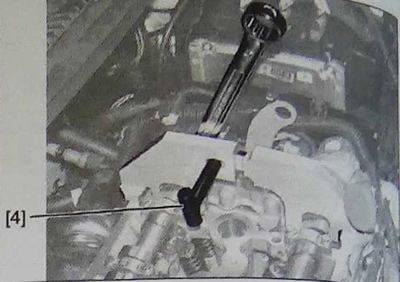

Збярыце прынады для фіксацыі ад павароту размеркавальнага вала [1] і [2] з дапамогай ніта.

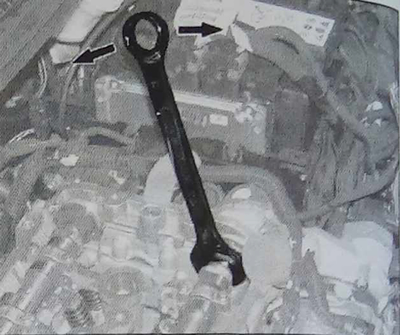

Для палягчэння зборкі прынад [1] і [2] трохі паварочвайце (па і супраць гадзіннікавай стрэлкі) размеркавальныя валы1 впускных і выпускных клапанаў з дапамогай універсальнага ключа на 27 мм.
 |  |
Заўвага. Калі прынады [1] і [2] не ўсталёўваюцца сябар у сябра або ўсталёўваюцца з працай, паўторна зніміце і ўсталюеце ланцуг газаразмеркавальнага механізму.
Усталяванне
Зніміце прынады для фіксацыі ад павароту размеркавальных валаў [1], [2], [4].
Зніміце калібровачнае штыфт [3] каленчатага вала.
Усталюеце на месца вечка ГБЦ (10) і ніты (9) (гл. раздзел «Моманты зацяжкі бензінавых рухавікоў 1,4 і 1,6 л»).

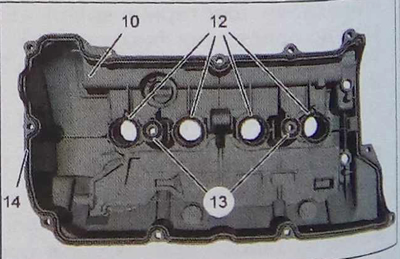

Заўвага. Пры ўсталёўцы вечка ГБЦ праверце наяўнасць ушчыльняльных пракладак (12), (13) і (14).
Усталюйце дэталі ў зваротным парадку.
