Сістэма астуджэння. Дызельны рухавік аб'ёмам 1,9 літра з двума вентылятарамі абдзімання радыятара (Peugeot Eurovans 806)

0

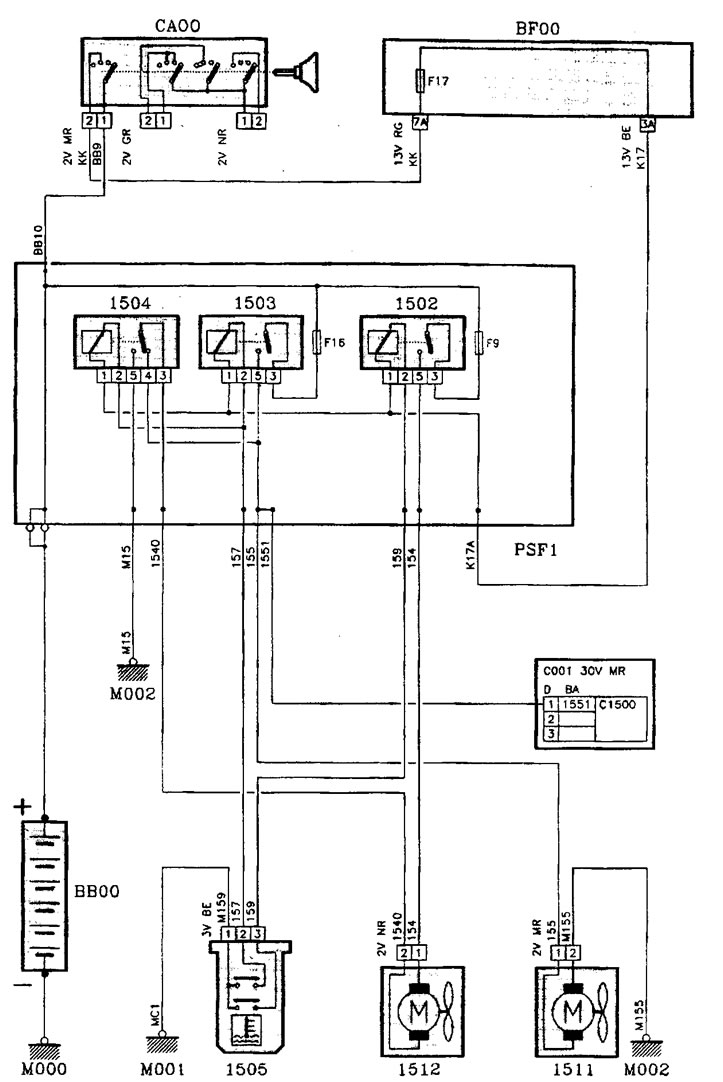

Сістэма ахладжэння. Дызельны рухавік аб'ёмам 1,9 літра з двума вентылятарамі абдзімання радыятара

Абазначэнне спажыўцоў сеткі на схемах знаходзіцца тут →

Размяшчэнне пазначэнняў на электрычных схемах знаходзіцца тут →
