Зубчасты шкіў размеркавальнага вала
Зняцце
1. Зніміце верхнія крышкі рамяня газаразмеркавальнага механізма, як апісана ў параграфе 6.
2. Цяпер варта адпусціць ніт мацавання зубчастага шківа размеркавальнага вала. Пры выкручванні ніта мацавання зубчастага шківа размеркавальны вал варта прытрымваць ад проворачивания, і гэта можна выканаць адным з двух спосабаў, як апісана ніжэй (мал. 8.2, а, бы). Не выкручвайце ніт мацавання зубчастага шківа размеркавальнага вала на гэтай стадыі.
Мал. 8.2, а. З дапамогай самаробнай прылады прытрымаеце зубчасты шкіў размеркавальнага вала ад проворачивания
Мал. 8.2, б. Прытрымайце размеркавальны вал гаечным ключом за прастакутную секцыю паміж кулачкамі № 3 і 4
а) Вырабіце прыладу, аналагічны паказанаму, і выкарыстайце яго для прытрымлівання зубчастага шківа, выкарыстаючы адтуліны ў зубчастым шківе.
б) Зніміце вечка галоўкі цыліндраў, як апісана ў параграфе 4. Прытрымайце размеркавальны вал ад пракручвання, прытрымваючы яго прыдатным гаечным ключом за прамавугольную секцыю паміж кулачкамі № 3 і 4.
3. Выстаўце ўсталявальныя адтуліны для зборкі рухавіка/фаз газаразмеркавання, як апісана ў параграфе 3, і застопарце зубчасты шкіў размеркавальнага вала, зубчасты шкіў паліўнай помпы высокага ціску і махавік. Не спрабуйце пракручваць рухавік пры ўсталяваных блакавальных стрыжнях.
4. Адпусціце гайку мацавання восі нацягвальніка рамяня газаразмеркавальнага механізму і рэгулявальны ніт, а затым звярніце кранштэйн нацягвальніка супраць гадзіннікавай стрэлкі, каб зняць нацяжэнне, і зноў зацягніце рэгулявальны ніт, каб прытрымаць нацягвальнік у адпушчаным становішчы. Каб павярнуць кранштэйн нацягвальніка, пераадольваючы высілак спружыны, выкарыстайце варотак з квадратнай галоўкай на 10 мм, які варта ўставіць у прадугледжаную адтуліну. Зніміце рамень газаразмеркавальнага механізму з зубчастага шківа.
5. Вывярніце папярэдне адпушчаны ніт мацавання зубчастага шківа размеркавальнага вала і зніміце яго разам з шайбай.
6. Вывярніце ніт блакавання зубчастага шківа размеркавальнага вала ў становішчы ВМТ.
7. Зніміце зубчасты шкіў з канца размеркавальнага вала (мал. 8.7). Калі ўсталявальны штыфт на тыльным боку зубчастага шківа не замацаваны, выміце яго і прыбярыце ў надзейнае месца. Агледзьце абшэўку размеркавальнага вала на наяўнасць прыкмет уцечкі алею і пры неабходнасці заменіце яе, як апісана ў параграфе 16.
Мал. 8.7. Зняцце зубчастага шківа размеркавальнага вала
Усталяванне
8. Калі дастасавальна, усталюеце сегментную шпонку на канец размеркавальнага вала, а затым усталюеце зубчасты шкіў размеркавальнага вала. Майце на ўвазе, што зубчасты шкіў можа быць усталяваны толькі адным бокам (выступае цэнтральнай ступіцай да размеркавальнага вала), паколькі канец размеркавальнага вала мае канічную форму.
9. Укруціце ніт мацавання зубчастага шківа (не забудзьцеся ўсталяваць шайбу). Зацягніце ніт загаданым высілкам, прадухіляючы проворачивание размеркавальнага вала, як пры зняцці.
10. Калі дастасавальна, усталюйце вечка галоўкі цыліндраў, як апісана ў параграфе 4.
11. Сумясціце адтуліны ў зубчастым шківе размеркавальнага вала і перадпакоя пласціне рухавіка і ўкруціце ніт 8 мм, каб застопарыць размеркавальны вал.
12. Надзеньце рамень газаразмеркавальнага механізму на зубчасты шкіў паліўнай помпы высокага ціску (калі дастасавальна) і зубчасты шкіў размеркавальнага вала і нацягніце рамень газаразмеркавальнага механізму, як апісана ў параграфе 7.
13. Устанавіце верхнія крышкі рамяня механізма, як газаразмеркавальнага апісана ў параграфе 6.
Зубчасты шкіў каленчатага вала
Зняцце
14. Зніміце шкіў каленчатага вала, як апісана ў параграфе 5.
15. Працягнеце, як апісана ў п. п. 3 і 4.
16. Зніміце рамень газаразмеркавальнага механізму з зубчастага шківа каленчатага вала і зніміце зубчасты шкіў з канца каленчатага вала (мал. 8.16).
Мал. 8.16. Зняцце зубчастага шківа каленчатага вала
17. Выміце сегментную шпонку з пазы на каленчатым вале і прыбярыце яе на захоўванне ў надзейнае месца разам з зубчастым шківам (мал. 8.17).
Мал. 8.17. Зняцце сегментнай шпонкі з канца каленчатага вала
18. Агледзьце абшэўку каленчатага вала на наяўнасць прыкмет уцечкі алею і пры неабходнасці заменіце яе, як апісана ў параграфе 16.
Усталяванне
19. Усталюеце сегментную шпонку ў пазу на канцы каленчатага вала, а затым усталюеце зубчасты шкіў каленчатага вала (фланцам у бок блока цыліндраў).
20. Надзеньце рамень газаразмеркавальнага механізму на зубчасты шкіў каленчатага вала і нацягніце рамень газаразмеркавальнага механізму, як апісана ў параграфе 7. Усталюйце вечкі рамяня газаразмеркавальнага механізму, як апісана ў параграфе 6.
21. Устанавіце шкіў каленчатага вала, як апісана ў параграфе 5.
Зубчасты шкіў паліўнай помпы высокага ціску
Зняцце
22. Выканайце дзеянні, апісаныя ў п. п. 1,3 і 4.
23. Вырабіце пазнакі ўзаемнага становішча на зубчасты шкіў паліўнай помпы высокага ціску і рамень газаразмеркавальнага механізму, каб правільна выставіць зубчасты шкіў і рамень газаразмеркавальнага механізму пры ўсталёўцы.
24. Вывярніце ніты 8 мм фіксацыі зубчастага шківа паліўнай помпы высокага ціску ў становішчы ВМТ.
25. На некаторых мадэлях зубчасты шкіў можа быць абсталяваны ўбудаваным здымнікам, які ўяўляе сабой пласціну, прымацаваную нітамі да зубчастага шківа. Пласціна змяшчае закладную гайку (гайку мацавання зубчастага шківа), якая ўкручаная ў вал паліўнай помпы высокага ціску. На мадэлях, не абсталяваных убудаваным здымнікам, які адпавядае здымнік можна вырабіць з кароткай металічнай пласціны і двух нітаў М7, якія ўкручваюцца ў адтуліны, прадугледжаныя ў зубчастым шківе.
26. Вал паліўнай помпы высокага ціску варта прытрымаць ад проворачивания пры отвинчивании гайкі зубчастага шківа, і гэта можна забяспечыць, выкарыстаючы прыладу, аналагічны паказанаму (мал. 8.26). Выкарыстоўвайце прыладу для прытрымлівання зубчастага шківа за адтуліны, прадугледжаныя ў шківе.
Мал. 8.26. Выкарыстоўвайце самаробную прыладу для прадухілення проворачивания зубчастага шківа паліўнай помпы высокага ціску
27. На мадэлях з убудаваным здымнікам адкруціце гайку мацавання зубчастага шківа настолькі, каб зубчасты шкіў сышоў з конусу на вале помпы, а затым зніміце зубчасты шкіў. Выміце сегментную шпонку з пазы на канцы вала помпы, калі яна не замацаваная. Пры жаданні можна зняць здымніка ў зборы з зубчастага шківа, для чаго варта вывярнуць два шрубы і зняць іх разам з шайбамі.
28. На мадэлях, не абсталяваных убудаваным здымнікам, часткова адкруціце гайку мацавання зубчастага шківа, а затым усталюеце самаробны здымнік і зацягніце два ніта (падцягваючы планку да гайкі зубчастага шківа) настолькі, каб зубчасты шкіў сышоў з конусу на вале помпы (8). . Зніміце зубчасты шкіў і выміце сегментную шпонку з канаўкі на вале помпы, калі яна не замацаваная. Зніміце здымніка з зубчастага шківа.

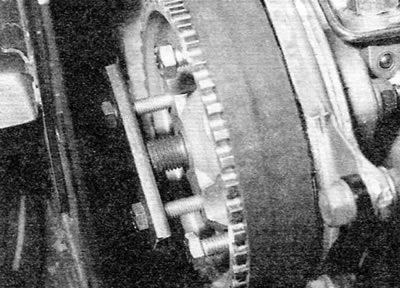

Мал. 8.28. Самаробны здымнік, усталяваны на зубчасты шкіў паліўнай помпы высокага ціску
Усталяванне
29. Калі дастасавальна, усталюеце сегментную шпонку ў канаўку на вале помпы, прасачыўшы за тым, каб яна была правільна размешчана ў канаўцы.
30. Калі ўбудаваны здымнік (пры ім наяўнасці) быў зняты з зубчастага шківа, усталюеце яго і зацягніце два шрубы загаданым высілкам. Не забудзьцеся ўсталяваць шайбы.
31. Усталюеце зубчасты шкіў, затым зацягніце гайку загаданым высілкам, прытрымваючы вал помпы ад проворачивания, як пры зняцці.
32. Пераканайцеся ў тым, што балты дыяметрам 8 мм устаўленыя ў зубчастыя шківы размеркавальнага вала і паліўнай помпы высокага ціску, а стрыжань/свердзел устаўлена ва ўсталявальную адтуліну ў махавіку.
33. Надзеньце рамень газаразмеркавальнага механізму на зубчасты шкіў паліўнай помпы высокага ціску, забяспечыўшы сумяшчэнне метак, зробленых на рамяні і зубчастым шківе перад здыманнем.
34. Нацягніце рамень газаразмеркавальнага механізма (гл. параграф 7).
35. Устанавіце верхнія крышкі рамяня газаразмеркавальнага механізма, як апісана ў параграфе 6.
Зубчасты шкіў помпы астуджальнай вадкасці
36. Зубчасты шкіў помпы астуджальнай вадкасці аб'яднаны з помпай і не можа быць зняты.
