Bilješka. Prilikom postavljanja glavnog tijela, koristite novu brtvu.
Povlačenje
1. Odspojite žicu za uzemljenje od baterije (cm. «Odspajanje akumulatora»).
2. Ispustite rashladnu tekućinu iz rashladnog sustava (vidi poglavlje 1A ili 1B).
3. Kako biste spriječili oštećenje mjenjača zbog prolivenog goriva na prednjem dijelu kućišta sklopa mjenjač-diferencijal, stavite odgovarajuću plastičnu foliju preko ovog dijela kada izvodite sljedeći postupak.
4. Uklonite filtar goriva kako je opisano u poglavlje 1B.
5. Odvojite električne konektore senzora rashladne tekućine postavljene na gornjem dijelu kućišta.
6. Odvojite crijeva rashladne tekućine od plastičnog kućišta termostata.
7. Odspojite crijevo rashladne tekućine s ogranka cijevi na stražnjoj strani kućišta.
8. Uklonite vijak koji pričvršćuje plastično kućište filtra goriva za glavno kućište, a zatim uklonite plastično kućište i odmaknite ga od glavnog kućišta. Uklonite O-prsten s baze plastičnog kućišta (riža. 8.8, a-c).

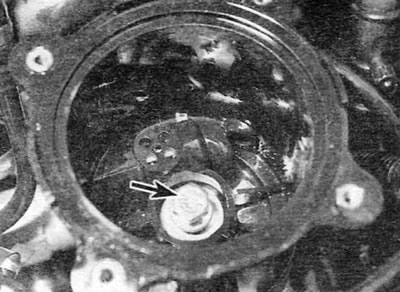

Riža. 8.8, a. Uklonite vijak (označena strelicom)...
Riža. 8.8b....uklonite plastično kućište...

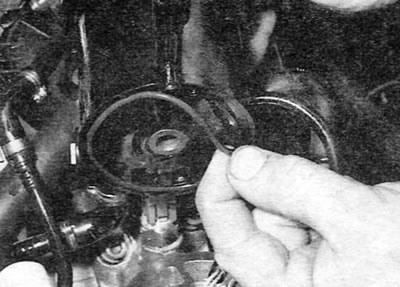

Riža. 8.8, c....i uklonite O-prsten
9. Odvrnite tri vijka i uklonite glavno kućište s glave cilindra (riža. 8.9, a, b). Uklonite brtvu.

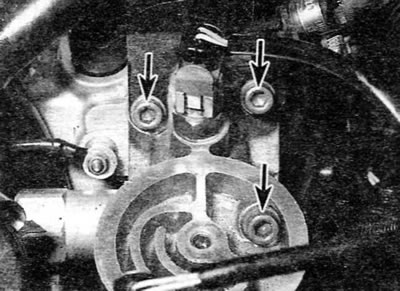

Riža. 8.9, a. Uklonite tri vijka (označena strelicama)...

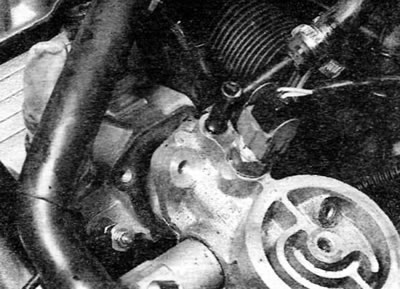

Riža. 8.9, b....i uklonite glavno kućište termostata
10. Odvojite crijevo rashladnog sredstva od baze kućišta i uklonite kućište.
Montaža
11. Instalacija se provodi obrnutim redoslijedom od uklanjanja, uzimajući u obzir sljedeće točke:
- A) Procijenite stanje O-prstena na dnu plastičnog kućišta i zamijenite ga ako je potrebno.
- b) Prilikom postavljanja glavnog tijela, koristite novu brtvu.
- V) Ispravno spojite sva crijeva, cijevi i električne žice.
- G) Napunite rashladni sustav kako je opisano u poglavlje 1B.
- e) Na kraju, napunite sustav goriva i odzračite ga kako je opisano u poglavlju 4B ili 4V.
