Inspekcija
1. Za lakši pristup, potpuno povucite parkirnu kočnicu, podignite prednji dio vozila i sigurno ga podignite (cm. «Podizanje i postavljanje automobila na nosače»).
2. Provjerite ima li na gumi nosača pukotina, otvrdnuća ili odvajanja od metala. Ako postoje očiti nedostaci, zamijenite nosač.
3. Provjerite pouzdanost udubljenja matica/vijka za pričvršćivanje nosača. Ako je moguće, za provjeru upotrijebite moment ključ.
4. Provjerite istrošenost ležajeva. Da biste to učinili, pažljivo podignite nosač velikim odvijačem ili drugom polugom i provjerite ima li zračnosti. Kada ova provjera nije moguća, neka pomoćnik pomakne motor/mjenjač «natrag naprijed» ili «lijevo desno», au ovom trenutku gledajte podršku. Iako je određena zračnost svojstvena čak i novim elementima, jasno ćete vidjeti povećano trošenje. Ako se utvrdi prekomjerna zračnost, prvo provjerite jesu li vijci/matice pravilno zategnuti, a zatim zamijenite istrošene dijelove kako je opisano u nastavku.
Zamjena
Prava podrška (motori 1.9 l)
5. Odspojite žicu za uzemljenje od baterije (cm. «Odspajanje akumulatora»).
6. Otpustite pričvrsne elemente na desnoj strani i na gornjoj ravnini poklopca motora, a zatim uklonite poklopac, pazeći da ne ispadne iz odgovarajućih gumenih nosača (riža. 4.1, a-c).
7. Postavite dizalicu ispod motora stavljanjem komada drveta na vrh glave dizalice. Podignite dizalicu dovoljno da rasteretite nosače motora.
8. Odvijte tri vijka za pričvršćivanje gornjeg nosača desnog nosača motora/mjenjača na donji nosač (na motoru). Otpustite jednu maticu koja pričvršćuje gornji nosač za gumeni nosač (riža. 20.8).
Riža. 20.8. Uklonite vijke (A), odvrnite maticu (U) i uklonite nosač s vrha desnog nosača (motori 1.9 l)
9. Uklonite gornji nosač s gumenog nosača i donji nosač (na motoru), a zatim uklonite gumenu međuspremnu ploču (u prisutnosti).
10. Pomoću ključa za remen ili sličnog alata odvrnite gumeni nosač od tijela. Alternativno, napravite alat od prikladne metalne cijevi, na kojoj se trebaju predvidjeti izbočine koje odgovaraju izrezima u nosaču.
11. Provjerite ima li na svim elementima znakova istrošenosti ili oštećenja i zamijenite ih ako je potrebno.
12. Prilikom sastavljanja uvrnite gumeni nosač u tijelo i čvrsto ga zategnite.
13. Ugradite gumenu odbojnu ploču, zatim ugradite gornji potporni nosač i zategnite odgovarajuće vijke i maticu na navedeni moment.
14. Uklonite dizalicu ispod motora. Spojite žicu za uzemljenje na bateriju. Postavite gornji poklopac na motor.
Prava podrška (motori 2.0 l)
15. Odspojite žicu za uzemljenje od baterije (cm. «Odspajanje akumulatora»).
16. Okrenite četiri plastična jezičca za 90°i uklonite poklopac motora (riža. 6.25, a, b).
17. Postavite dizalicu ispod motora tako da stavite komad drveta na vrh glave dizalice. Podignite dizalicu dovoljno da rasteretite nosače motora.
18. Na prvim motorima uklonite vijak potpornog nosača elektromagnetskog ventila EGR-a i gurnite ventil u stranu.
19. Odvrnite dva vijka za pričvršćivanje poluge za pojačanje desnog nosača na tijelo i uklonite polugu zajedno s mjeračem položaja papučice gasa (na kasnijim motorima) (riža. 6.31).
20. Odvijte tri vijka za pričvršćivanje gornjeg nosača desnog nosača motora/mjenjača na donji nosač (na motoru).
21. Uklonite kupolastu odbojnu maticu, a zatim uklonite jednu maticu koja pričvršćuje gornji nosač za gumeni nosač (riža. 20.21).

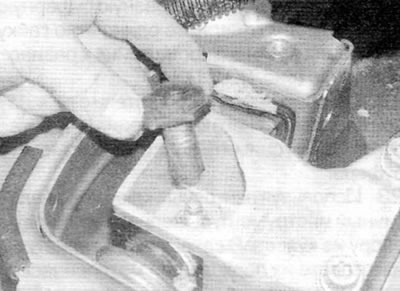

Riža. 20.21. Otpustite kupolastu odbojnu maticu na vrhu nosača kako biste pristupili glavnoj matici (motori 2.0 l)
22. Uklonite gornji nosač s gumenog nosača i donji nosač (na motoru). Zatim uklonite gumenu međuspremnu ploču.
23. Pomoću ključa za remen ili sličnog alata odvrnite gumeni nosač od tijela. Alternativno, napravite alat od prikladne metalne cijevi, na kojoj se trebaju predvidjeti izbočine koje odgovaraju izrezima u nosaču.
24. Provjerite ima li na svim elementima znakova istrošenosti ili oštećenja i zamijenite ih ako je potrebno.
25. Prilikom sastavljanja uvrnite gumeni nosač u tijelo i dobro ga zategnite.
26. Ugradite gumenu odbojnu ploču i ugradite gornji potporni nosač te zategnite odgovarajuće vijke i maticu na navedeni moment.
27. Postavite nosač za pojačanje i pričvrstite ga s dva vijka, koja treba zategnuti na propisani moment. Na prvim motorima, postavite potporni nosač EGR elektromagnetskog ventila na nosač za pojačanje, ugradite odgovarajući vijak i čvrsto ga zategnite.
28. Uklonite dizalicu ispod motora i postavite donju zaštitu. Spojite žicu za uzemljenje na bateriju. Postavite gornji poklopac na motor.
Lijevi oslonac
29. Odnosi se na paragraf 20 poglavlja 2B.
Stražnja podrška
30. Pogledajte paragraf Poglavlje 16 2A.
