Povlačenje
Modeli s 1.4L motorom
1. Uklonite sklop filtra za zrak kako je opisano u stavak 2.
2. Uklonite razvodnik goriva i mlaznice kako je opisano u stavak 13.
3. Ako to već niste učinili, odspojite električne konektore komponenti kućišta leptira za gas, zatim otpustite kabelski svežanj i postavite ga dalje od razvodnika.
Modeli s 1.6L motorom
4. Uklonite kućište leptira za gas kako je opisano u stavak 12.
Svi modeli
5. Otpustite kopče i odvojite cjevovod vakuumskog pojačala kočnica i cjevovod ventila za pročišćavanje od ulaznog razvodnika (riža. 14.5, a, b).

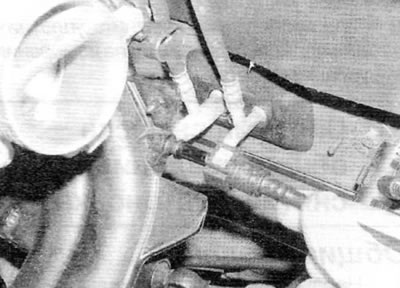

Riža. 14.5, a. Odvojite vakuumski vod pojačivača kočnice...

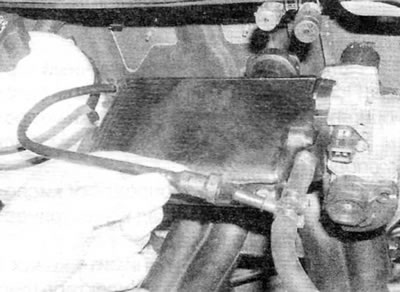

Riža. 14.5, b....i ispraznite cijevi ventila iz usisne grane (prikazan model s 1.4L motorom)
6. Odspojite sve električne konektore na razdjelniku, prvo označite njihov položaj ugradnje. Otpustite električno ožičenje iz svih stezaljki.
7. Pritisnite gumb za blokiranje, odvojite cijev za gorivo i odmaknite je od kolektora.
8. Ako je potrebno, odvrnite vijke i uklonite temeljni krak s donje strane kolektora.
9. Odvrnite matice pričvršćivanja kolektora i izvadite kolektor iz odjeljka motora (riža. 14.9). Uklonite četiri brtve razvodnika i bacite ih; prilikom postavljanja koristite nove.

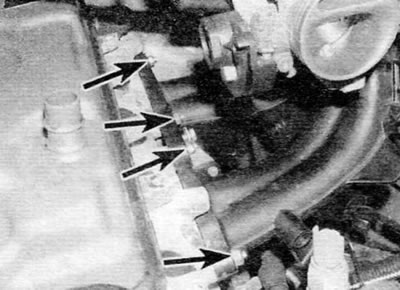

Riža. 14.9. Matice gornjeg usisnog razvodnika (označena strelicama) (prikazan model s 1.4L motorom)
Montaža
10. Instalacija se provodi obrnutim redoslijedom od uklanjanja, uzimajući u obzir sljedeće točke:
- A) Očistite i osušite spojne površine razvodnika i glave cilindra, zatim postavite nove brtve u odgovarajuće utore u razvodniku (riža. 14.10). Ugradite razvodnik i zategnite odgovarajuće matice na navedeni moment.

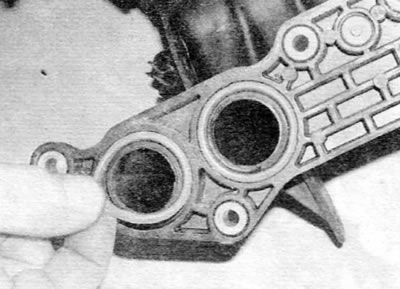

Riža. 14.10. Pravilno postavite nove O-prstenove na razvodnik prije ugradnje
- b) Spojite sva relevantna crijeva prema izvornom položaju i čvrsto ih pričvrstite stezaljkama (ako je primjenjivo) .
- V) Ispravno usmjerite ožičenje i čvrsto spojite električne konektore.
- G) Na kraju namjestite sajlu gasa (ako je primjenjivo), kako je opisano u stavku 3.
