Peugeot 605 (1989-2000)

6. diagram: EPIC Power System (XUD11BTE dízelmotor) (Peugeot 605)

0

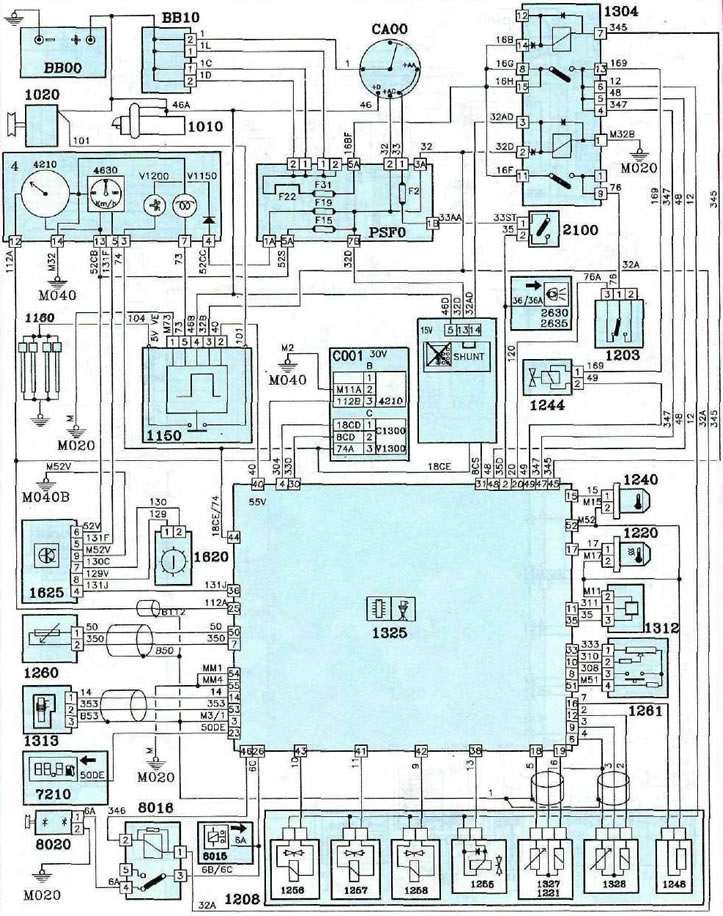

6. séma. EPIC energiarendszer. XUD11BTE dízelmotoros járművek

Az összes kapcsolási rajz kulcsa megtalálható itt →
