Vehicule cu motor ES9ZJ4
1. Deconectați borna cablului «mase» (-) de la polul negativ al bateriei.
2. Scoateți capacul de protecție 1 al motorului (vezi ilustrația).

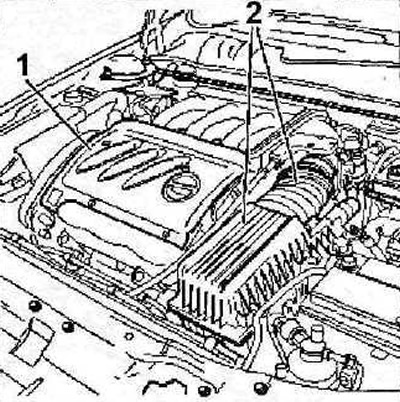

2.2 Scoateți capacul de protecție 1 al motorului
3. Scoateți filtrul de aer și conducta de alimentare cu aer 2 (vezi ilustrația 2.2).
4. Îndepărtaţi de la locul de muncă cablul 3 al acţionării acceleraţiei (vezi ilustrația).

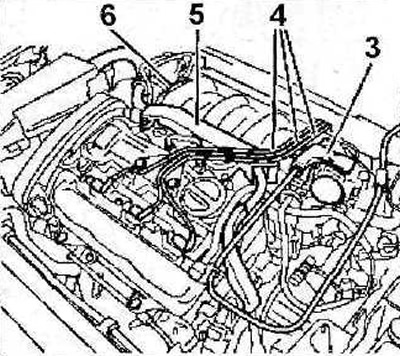

2.4 Îndepărtați de la locul de muncă cablul 3 al sistemului de accelerație
5. Deconectați cablajul 4 fire de înaltă tensiune (vezi ilustrația 2.4).
6. Deconectați cablajul motorului 5 împreună cu suportul (vezi ilustrația 2.4).
7. Deconectați furtunul 6 (vezi ilustrația 2.4).
8. Deconectați furtunul 6a, dopurile 7, 8, 9,10 și 11 și apoi furtunul 12 (vezi ilustrația).

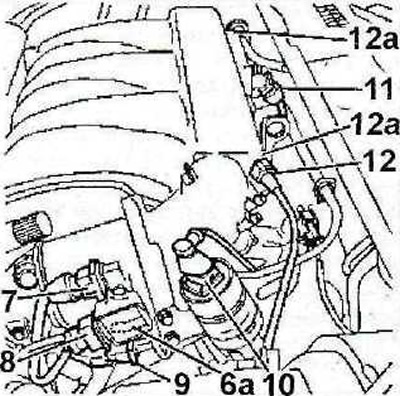

2.8 Deconectați furtunul 6a, dopurile 7, 8, 9, 10 și 11 și apoi furtunul 12
9. Deșurubați șuruburile 12a (vezi ilustrația 2.8). Cuplu de strângere - 15 Nm.
10. Deconectați cutia de comutare a controlului de croazieră (dacă este prevăzut).
11. Scoateți suportul 13 care fixează galeria de admisie (vezi ilustrația).

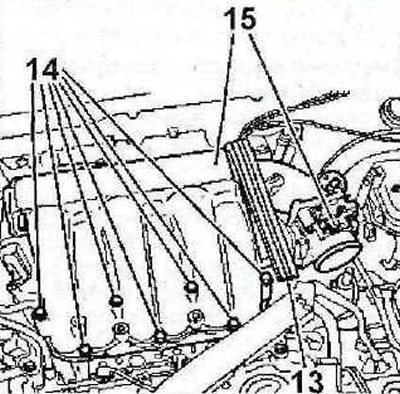

2.11 Scoateți suportul de montare al galeriei de admisie 13
12. Deșurubați șuruburile 14 și scoateți galeria de admisie împreună cu supapa de accelerație 15 (vezi ilustrația 2.11).
13. Conectați prizele de admisie cu dopuri adecvate.
Vehicule cu motoare din seria ZPJ
14. Deconectați borna cablului «mase» (-) de la polul negativ al bateriei.
15. Deconectați ștecherele și conducta de alimentare cu aer 1 de la supapa de accelerație (vezi ilustrația).

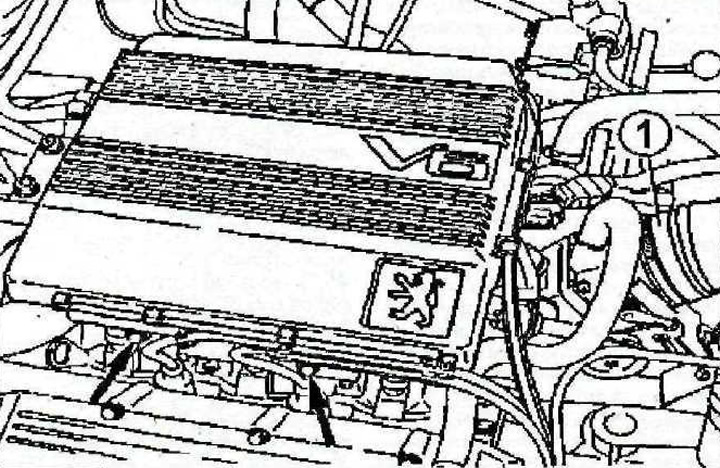

2.15 Deconectați ștecherele și conducta de alimentare cu aer 1 de la supapa de accelerație
16. Scoateți capacul de protecție a motorului.
17. Deconectați furtunurile de joasă presiune de la clapetea de accelerație și supapa de control a aerului la ralanti (vezi săgețile din ilustrație).

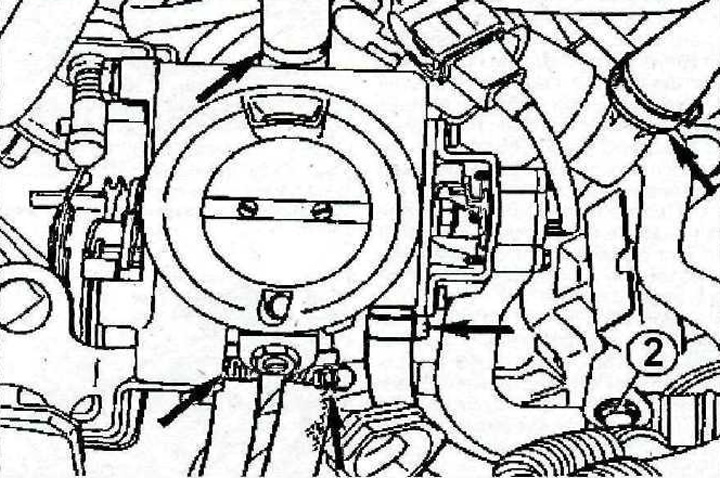

2.17 Deconectați furtunurile de joasă presiune de la clapetea de accelerație și supapa de control a aerului la ralanti (vezi săgeți)
18. Deconectați cablul de accelerație.
19. Deșurubați șurubul 2 (vezi ilustrația 2.17).
20. Deconectați și eliberați de suporturile de pe un colector de admisie împletituri de fire.
21. Deconectați dopurile de la supapa de accelerație de reducere a pulsațiilor de combustibil.
22. Deșurubați șuruburile 3 care fixează galeria de admisie și scoateți galeria (vezi ilustrația).

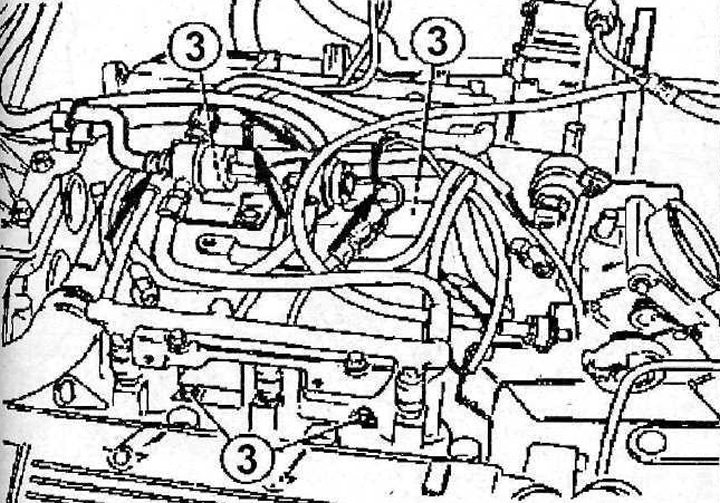

2.22 Deșurubați șuruburile 3 care fixează galeria de admisie și scoateți galeria
