Odstúpenie
Odpojte batériu.
Odstráňte dekoratívny kryt.
Odstrániť:
- batéria;
- ramená stieračov;
- vzduchový filter;
- skrutky priečneho nosníka spodnej časti otvoru čelného skla;
- priečny nosník spodnej časti otvoru čelného skla;
- dve spony prednej ochrannej mriežky;
- ochranná mriežka pred čelným sklom;
- zvukotesná obrazovka;
- spodná podpora (vzduchový filter).
Chráňte okruh nasávania vzduchu zátkami.

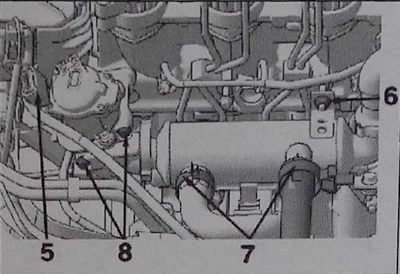

Odpojte konektor (5) ventil recirkulácie výfukových plynov.
Uvoľnite upevňovaciu maticu (6).
Odstráňte svorky (7) Výmenník tepla systému EGR.
Uvoľnite dve skrutky (8) EGR ventil.
Odstráňte ventil EGR.
Inštalácia
Uistite sa, že v sacom systéme nie sú žiadne cudzie predmety.
Skontrolujte prívod vzduchu do turbodúchadla.
Vymeňte kovové tesnenie a svorku (7) (prevádzka služby).
Utiahnite skrutky (8) EGR ventil (uťahovací moment 10 Nm).
Odstráňte zátky zo sacieho systému.
Nainštalujte zvyšné diely v opačnom poradí.
