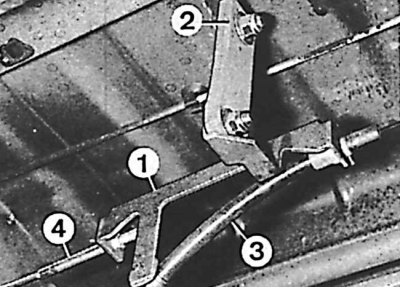

Upevnenie konektora káblov ručnej brzdy
1 - konektor kábla, 2 - držiak, 3 - predný kábel, 4 - zadný kábel
Vyšetrenie
1. Ak chcete skontrolovať správne nastavenie ručnej brzdy, dotiahnite páku ručnej brzdy až na doraz a spočítajte počet cvaknutí, ktorý by mal byť 6–8.
2. Ak sa počet kliknutí líši od zadaného, je potrebné upraviť nasledovne.
3. Naštartujte motor a úplne uvoľnite ručnú brzdu.
4. Niekoľkokrát stlačte brzdový pedál a potom zastavte motor.
5. Zdvihnite zadnú časť auta a zaistite ju na stojanoch.
6. Zatiahnite ručnú brzdu na 6-8 cvaknutí a skontrolujte, či sú obe zadné kolesá zabrzdené.
7. Ak kolesá nie sú brzdené, nastavte mechanizmus.
Úprava
Modely so zadnými bubnovými brzdami
1. Pre prístup k nastavovaču ručnej brzdy odskrutkujte matice a skrutky a odstráňte tepelný štít.
2. Uvoľnite poistnú maticu na mechanizme nastavovania ručnej brzdy a otáčajte nastavovacou maticou, kým brzdové čeľuste nezačnú brzdiť brzdový bubon.
3. Zatiahnite ručnú brzdu na 6-8 cvaknutí a skontrolujte, či sú obe zadné kolesá zabrzdené.
4. Ak kolesá nie sú zablokované, upravte ich otočením nastavovacej matice.
5. Po dokončení nastavenia utiahnite poistnú maticu nastavovača, nainštalujte tepelný štít a spustite vozidlo.
6. Skontrolujte, či sa kontrolka ručnej brzdy rozsvieti po utiahnutí rukoväte ručnej brzdy jedným kliknutím.
Modely so zadnými kotúčovými brzdami
7. Ak chcete získať prístup k nastavovaču ručnej brzdy, odskrutkujte matice a skrutky a odstráňte tepelný štít, potom spustite zadnú časť vozidla na zem.
8. Zablokujte predné kolesá a skontrolujte, či je ručná brzda uvoľnená.

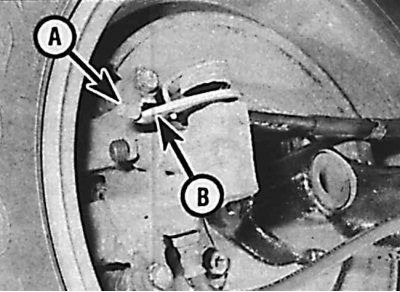

9. Uvoľnite poistnú maticu na mechanizme nastavovania ručnej brzdy a otáčajte nastavovacou maticou, kým medzi koncom lanka ručnej brzdy nebude medzera 2,0 mm (A) a páka ručnej brzdy na zadných strmeňoch (IN).
10. Ručným pohybom páčok na strmeňoch skontrolujte, či sa páčky po uvoľnení ručnej brzdy úplne vrátia do pôvodnej polohy.
11. Posuňte nastavovaciu maticu tak, aby vzdialenosť medzi zadnou časťou nastavovacej matice a závitovým koncom nastavovacieho puzdra bola 15,0 mm.
12. Zatiahnite ručnú brzdu na 6-8 cvaknutí a skontrolujte, či sú obe zadné kolesá zabrzdené.
13. Ak kolesá nie sú zablokované, upravte ich otočením nastavovacej matice.
14. Po dokončení nastavenia utiahnite poistnú maticu nastavovača, nainštalujte tepelný štít a spustite vozidlo.
15. Skontrolujte, či sa kontrolka ručnej brzdy rozsvieti po utiahnutí rukoväte ručnej brzdy jedným kliknutím.
