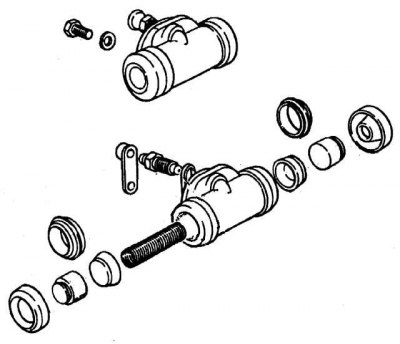

Zadný pracovný brzdový valec Girling s regulátorom tlaku

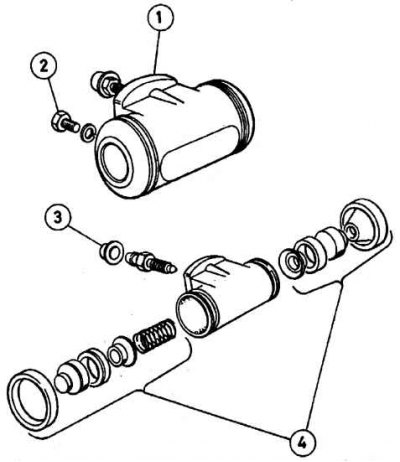

Bendix zadný pomocný valec s regulátorom tlaku
1 - valec, 2 - montážna skrutka, 3 - odvzdušňovací ventil, 4 - opravná sada

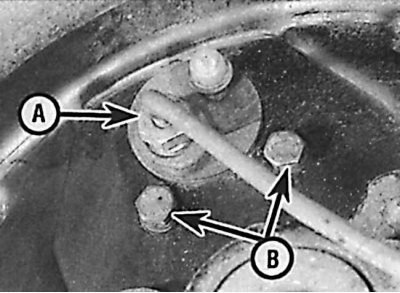

Usporiadanie matice upevnenia brzdovej rúrky a skrutiek upevnenia pracovného brzdového valca
A - matica upevnenia brzdovej rúrky
B - skrutky upevnenia pracovného brzdového valca
Odstúpenie
1. Odstráňte brzdový bubon.
2. Pomocou klieští odstráňte hornú pružinu, ktorá stláča brzdové doštičky.
3. Odstráňte horné konce brzdových doštičiek z piestov pracovného brzdového valca.
4. Pomocou G-svorky stlačte brzdovú hadicu v bode, ktorý je najbližšie k pracovnému brzdovému valcu.
5. Odstráňte nečistoty z okolia spoja brzdovej hadičky a zadnej časti pracovného brzdového valca.
6. Odskrutkujte prevlečnú maticu.
7. Opatrne odstráňte brzdové potrubie z pracovného brzdového valca.
8. Zatvorte rúrku a brzdový valec zátkami.
9. Odskrutkujte dve skrutky pripevňujúce pracovný brzdový valec k brzdovému štítu.
10. Opatrne vyberte pomocný brzdový valec.
Oprava
Ak je brzdový valec chybný, musí byť kompletne vymenený, napr jednotlivé diely nie sú dodávané.
Inštalácia
1. Skontrolujte, či sú spojovacie plochy na brzdovom štíte a pracovnom brzdovom valci čisté.
2. Namontujte brzdový valec.
3. Nainštalujte brzdové potrubie do brzdového valca a naskrutkujte prevlečnú maticu o 2-3 otáčky.
4. Zaskrutkujte dve skrutky upevňujúce pracovný brzdový valec k brzdovému štítu a dotiahnite ich na požadovaný krútiaci moment.
5. Nakoniec utiahnite maticu pripevňujúcu brzdové potrubie k pracovnému brzdovému valcu.
6. Odstráňte svorku z brzdovej hadičky.
7. Namontujte horné časti brzdových doštičiek do drážok piestu pracovného brzdového valca.
8. Namontujte vratnú pružinu hornej brzdovej čeľuste.
9. Nainštalujte brzdový bubon.
10. Odstráňte vzduch z brzdového systému.
