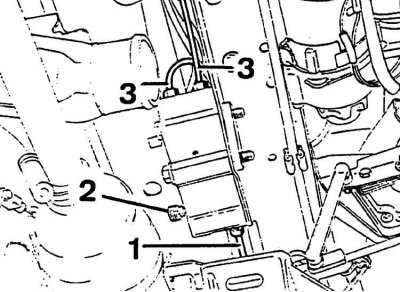

Regulátor tlaku
1 - vysokotlaková prípojka závesu, 2 - odvzdušňovač vysokotlakového okruhu, 3 - prípojka brzdového systému

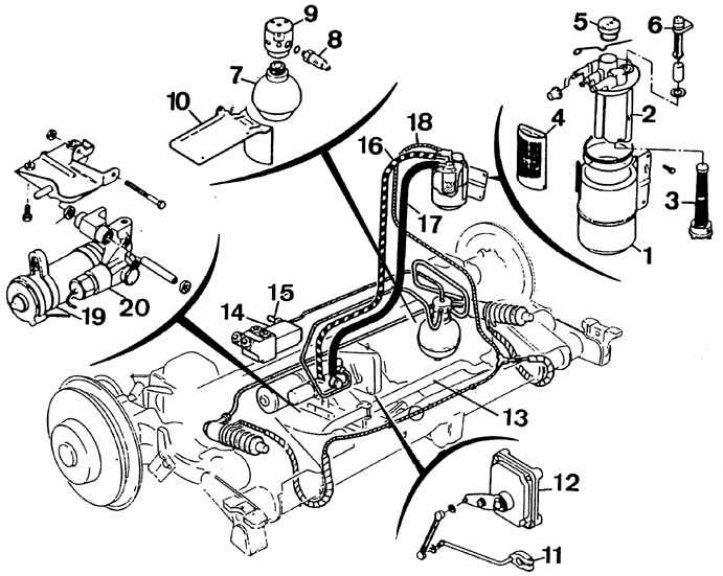

Prvky hydropneumatického zadného odpruženia (pohonná jednotka 4x4)
1 - nádrž na kvapalinu LHM, 2 - kryt, 3, 4 - filter, 5 - plniaca zátka, 6 - ukazovateľ, 7 - nádrž, 8 - snímač tlaku, 9 - pripojenie, 10 - tepelný štít, 11 - konektor, 12 - snímač hladina, 13 - stabilizátor, 14 - regulátor tlaku, 15 - odvzdušňovač, 16 - prípojky vysokého a nízkeho tlaku, 17 - potrubie na výstup kvapaliny, 18 - potrubie na výstup kvapaliny zo závesných valcov, 19, 20 - zostava čerpadla
Odvzdušňovač je umiestnený na regulátore tlaku.
1. Pripojte odvzdušňovaciu nádrž k odvzdušňovaču regulátora.
2. Otvorte odvzdušňovač.
3. Voľné svorky konektora pri tlačidle pre nastavenie pruženia prepojte pomocou spínača do hornej polohy.
4. Pripojte napájací konektor vysokotlakového čerpadla.
5. Keď olej začne prúdiť do nádoby bez vzduchových bublín, mali by ste odvzdušňovač správne uzavrieť (ako pri bežnej prevádzke) pripojte konektory, doplňte množstvo kvapaliny LHM na požadovanú úroveň.
