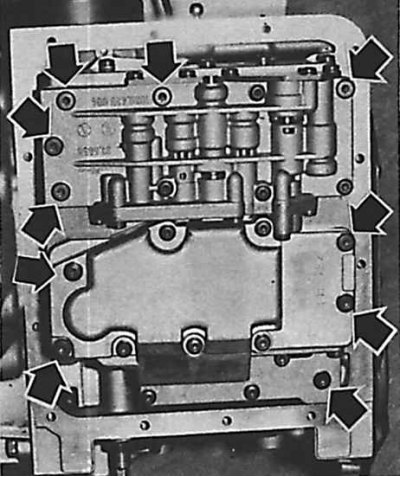

Usporiadanie skrutiek upevnenia ovládacieho servomotora
Montážne skrutky sú označené šípkami.
Odstúpenie
1. Vypustite olej z automatickej prevodovky.
2. Odstráňte olejovú vaňu.
3. Pomocou pedálového pedála držte stlačený plynový pedál (prípravok 0204).
4. Odskrutkujte 10 skrutiek zaisťujúcich riadiaci servomotor a vyberte ho.

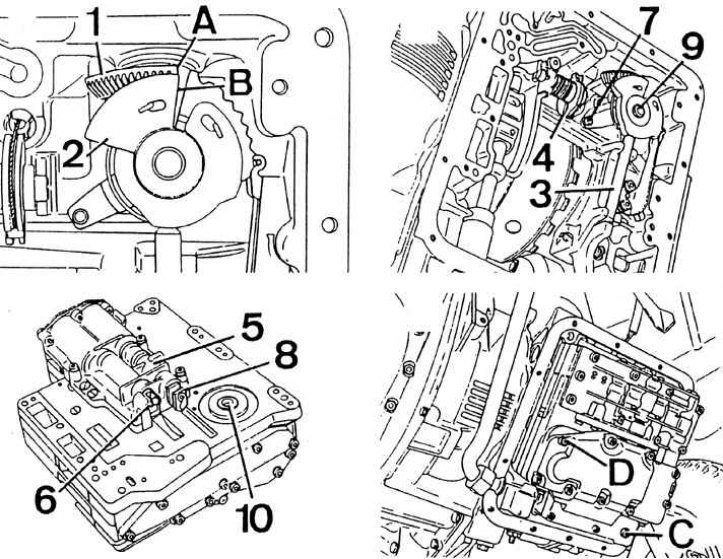

Inštalácia riadiaceho servomotora
Inštalácia
1. Vo vozidle umiestnite radiacu páku do polohy "1".
2. Na automatickej prevodovke:
- skontrolujte, či sú nastavené sektory (1) A (2) tak, že povrchy (A) A (IN) boli na rovnakej úrovni
- skontrolujte, či je stopka v správnej polohe (3) a cam (4) (pri stlačení pedálu vo vnútri auta).
3. Na riadiacom servomotore:
- stlačte posúvač (5) a piest (6) v hniezde.
4. Nainštalujte riadiaci servomotor na automatickú prevodovku a skontrolujte, či sa výstupok nedostal (7) v svorke (8) crawler (5) a či vstúpil koniec osi (9) do diery (10).
5. Zaskrutkujte upevňovacie skrutky riadiaceho servomotora (kratší -"S", dlhšie - "D") a utiahnite ich na príslušný krútiaci moment.
6. Nainštalujte olejovú vaňu.
7. Odstráňte nástroj na plynový pedál zvnútra vozidla.
8. Nalejte olej do automatickej prevodovky na požadovanú úroveň.
