Prvky vykurovacieho / ventilačného systému — demontáž a inštalácia (Peugeot Partner I)

Riadiaca jednotka kúrenia/vetrania

Odstúpenie

1. Odpojte uzemňovací vodič od batérie (cm. «Odpojenie batérie»).

2. Ak chcete získať prístup k ovládacej skrinke, odstráňte príslušné panely v strede predného panela, ako je popísané v časti kapitola 11.

3. Odskrutkujte dve horné skrutky na každom rohu ovládacej skrinky

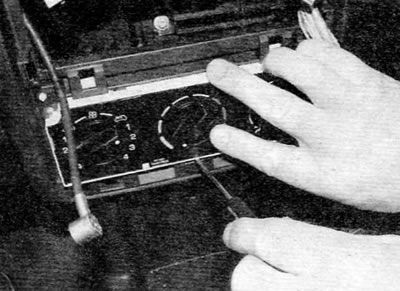

4. Pomocou malého skrutkovača uvoľnite zámok v strede spodnej časti ovládacej skrinky a vyberte skrinku z predného panela (ryža. 10.4).

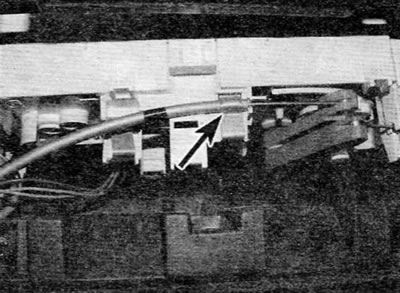

5. Otočte ovládaciu skrinku nahor, pokiaľ to priestor dovoľuje, potom uvoľnite svorky a odpojte ovládacie káble od skrinky. Označte umiestnenie káblov, aby ste zabezpečili správnu inštaláciu (ryža. 10.5).




6. Odpojte elektrický konektor na zadnej strane ovládacej skrinky a potom skrinku vyberte.

Inštalácia

7. Montáž sa vykonáva v opačnom poradí ako pri demontáži. Riadiace káble pripojte správne podľa ich pôvodnej polohy.

Káble na ovládanie kúrenia/vetrania

Odstúpenie

8. Pri demontáži ovládacej skrinky odpojte káble od ovládacej skrinky kúrenia/vetrania, ako je popísané vyššie v tomto odseku.

9. Práca cez otvor v prednom paneli alebo zospodu predného panela (v závislosti od toho, ktorý kábel sa má odstrániť, môže byť potrebné odstrániť niektoré časti predného panela, aby ste získali prístup (pozri kapitolu 11), uvoľnite spony a odpojte kábel od zostavy ohrievača. Označte si vedenie káblov, aby ste zabezpečili správnu inštaláciu.

Inštalácia

10. Montáž sa vykonáva v opačnom poradí ako pri demontáži. Káble správne nasmerujte a bezpečne upevnite.

Radiátor ohrievača

Poznámka. Pri inštalácii použite nové O-krúžky na armatúru hadice ohrievača.

Poznámka. Konštrukcia a usporiadanie ohrievača sa značne líšia v závislosti od modelu, typu motora a roku výroby. Nasledujúci postup sa týka typického prípadu.

Odstúpenie

11. Vypustite chladiacu kvapalinu z chladiaceho systému (pozri kapitolu 1A alebo 1B).

12. Odstráňte zostavu rámu podľa popisu v kapitola 11.

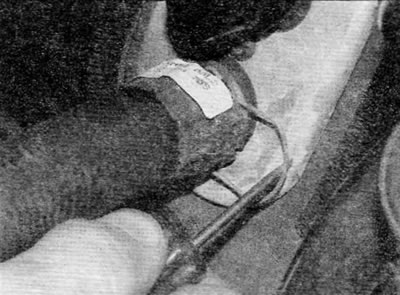

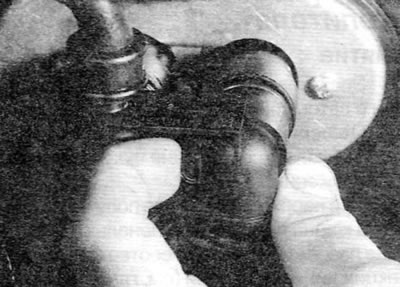

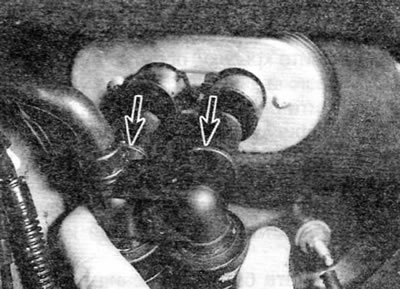

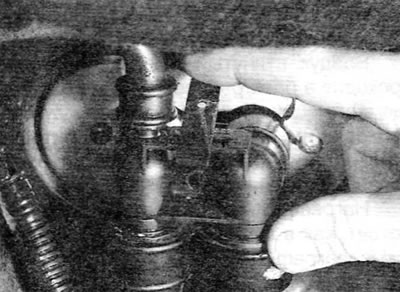

13. Pri práci v motorovom priestore odpojte hadice ohrievača od rúrok ohrievača. Ak sú hadice pripojené samostatne, uvoľnite svorky a odpojte hadice od armatúr rúrok chladiča ohrievača na prepážke motorového priestoru. Ak sú hadice pripojené k blokovej prípojke, odstráňte kovovú príchytku z hornej časti prípojky a potom uvoľnite plastovú príchytku zatlačením v smere ľavého prípojky hadice. Vytiahnite armatúru z jadra ohrievača. Odstráňte tesniace krúžky z konektora a zlikvidujte ich; pri inštalácii použite nový (ryža. 10.13 hod).











14. Odskrutkujte dve skrutky upevnenia krytu nad tesniacou zátkou v priečke pre potrubia radiátora ohrievača. Odstráňte kryt, pričom dávajte pozor na výrez v tvare D.

15. Odstráňte gumenú tesniacu manžetu na upevnenie v prepážke z potrubí chladiča ohrievača.

16. Pri práci vo vozidle odpojte a odstráňte vetracie otvory na strane vodiča a spolujazdca.

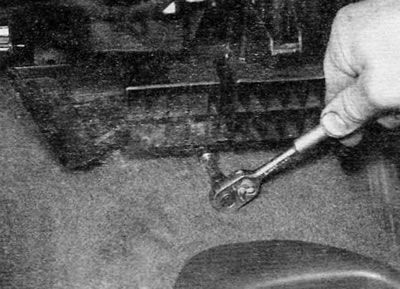

17. Vyskrutkujte skrutku upevnenia základne ohrievača na rameno na podlahe (ryža. 10.17).



18. Uistite sa, že všetky káble, vodiče a súvisiace prvky sú odpojené alebo posunuté nabok, aby bolo možné ohrievač presunúť do interiéru vozidla.


19. Opätovne pracujte v motorovom priestore a odskrutkujte dve matice upevňujúce zostavu ohrievača k prepážke.

20. Zavolajte asistenta a zo strany motorového priestoru uvoľnite rúrky chladiča ohrievača z prepážky a vytiahnite zostavu ohrievača do interiéru vozidla.

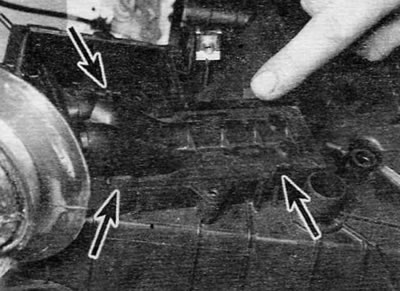

21. Po odstránení zostavy ohrievača uvoľnite štyri spony a potom vyberte jadro ohrievača z krytu ohrievača (ryža. 10.21).

Inštalácia

22. Inštalácia sa vykonáva v opačnom poradí ako pri demontáži, pričom sa berú do úvahy nasledujúce body:

• A) Pred inštaláciou zostavy ohrievača namažte priechodku potrubia ohrievača a potom ju nainštalujte na potrubie ohrievača.
• b) Posuňte zostavu ohrievača do normálnej polohy a súčasne vložte tesniacu manžetu potrubí ohrievača do priečky (a znova požiadajte asistenta, aby vám pomohol zo strany motorového priestoru).
• V) Pri pripájaní hadíc ohrievača k rúrkam nainštalujte nové O-krúžky na rúrky jadra ohrievača a potom pripojte hadicové fitingy k rúrkam.

Ventilátor ohrievača

Odstúpenie

23. Zostava elektrického ventilátora sa nachádza vo vozidle na strane spolujazdca.

24. Odpojte uzemňovací vodič od batérie (cm. «Odpojenie batérie» v aplikácii).

25. Ak je to potrebné, aby ste získali prístup do priestoru pod predným panelom na strane spolujazdca, odstráňte príslušné časti predného panela (pozri kapitolu 11).

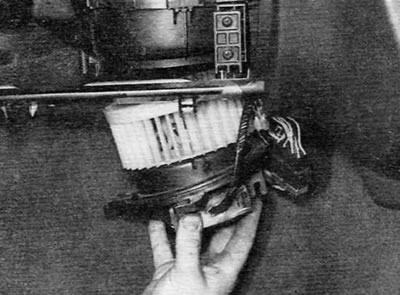

26. Odskrutkujte skrutky, ktoré pripevňujú zostavu motora k zostave ohrievača a vyberte motor z jeho pôvodného miesta smerom nadol (ryža. 10.26).



27. Odrežte kábel zabezpečujúci elektrické vedenie ku krytu motora, potom vytiahnite gumenú priechodku a odpojte elektrický konektor.

Inštalácia

28. Montáž sa vykonáva v opačnom poradí ako pri demontáži.
