2. Від'єднайте джгути проводів 1 та 2 (див. ілюстрацію).

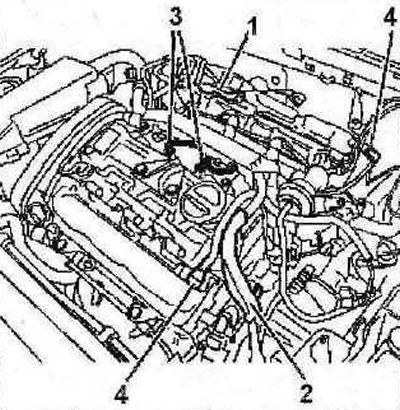

4.2 Від'єднайте джгути проводів 1 та 2
3. Від'єднайте штекер 3 (див. ілюстрацію 4.2).
4. Зніміть задній тепловідбивний щиток.
5. Від'єднайте шланги 4 (див. ілюстрацію 4.2).
6. Зніміть зубчастий ремінь приводу газорозподільного механізму (див. відповідний розділ).
7. Встановіть верхню праву опору підвіски двигуна.
8. Вийміть упори для блокування розподільних валів.
9. Застопоріть маточини розподільних валів за допомогою спеціального ключа «а», каталожний номер якого 0187-F (ом. ілюстрації 4.9 і 2.13а), потім викрутіть центральні болти кріплення шестерень до валів.

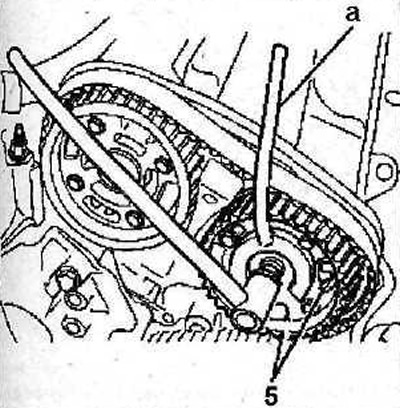

4.9 Застопоріть маточини розподільних валів за допомогою спеціального ключа «а» каталожний номер якого 0187-F
10. Зніміть шестерні розподільних валів разом із маточками 5 (див. ілюстрацію 4.9).
11. Викрутіть верхні болти кріплення задньої кришки приводу газорозподільного механізму.
12. Вийміть сальники розподільних валів.
13. Зніміть кронштейн 6 (див. ілюстрацію).

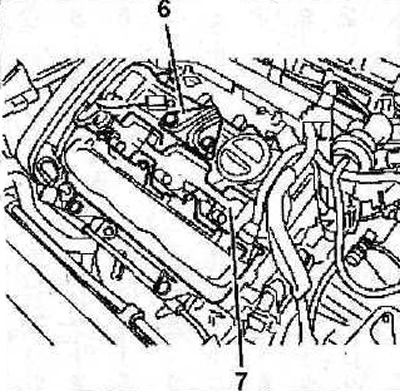

4.13 Зніміть кронштейн 6
14. Зніміть блок 7 котушок запалювання (див. ілюстрацію 4.13).
15. Зніміть утримувачі 8 з боку головки блоку циліндрів 4-5-6 (див. ілюстрацію).
4.15 Зніміть тримачі 3 з боку головки блоку циліндрів 4-5-6
16. Послабте затягування, а потім викрутіть болти кріплення кришок головок блоків циліндрів, діючи по спіралі, починаючи із зовнішнього болта.
17. Зніміть кришки 9 головок блоків циліндрів (див. ілюстрацію 4.15).
18. Поступово ослабте затягування болтів корпусів 10 підшипників розподільчих валів, діючи по спіралі, починаючи із зовнішнього болта. Головки болтів повинні відстояти від поверхні кілька міліметрів (див. ілюстрацію).

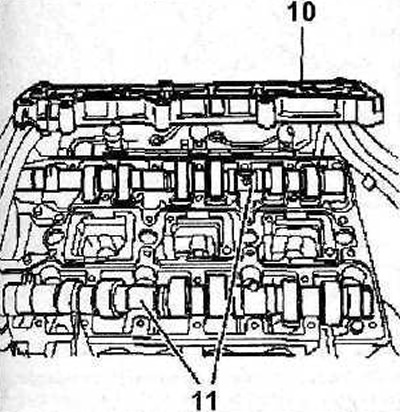

4.18 Поступово ослабте затягування болтів корпусів 10 підшипників розподільних валів
19. Ослабте посадку розподільних валів, акуратно підбивши їх молотком.
20. Зніміть корпуси 10 підшипників розподільних валів, а потім власне вали 11 (див. ілюстрацію 4.18).
21. Якщо знімаються штовхачі, то позначте їх, щоб потім встановити кожен на своє місце.
22. Вийміть штовхачі за допомогою присоса (див. ілюстрацію).

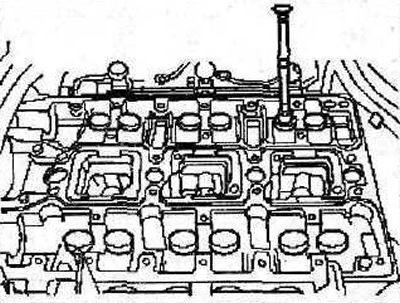

4.22 Вийміть штовхачі за допомогою присоса
Увага. Зберігайте гідравлічні штовхачі, не перевертаючи їх. інакше з них витікне масло.
