2. Зніміть кришку розподільника запалювання, від'єднайте від неї джгути дротів.
3. Автомобілі із двигунами XU102C. Зніміть паливний насос.
4. Автомобілі із двигунами XU10J2. Зніміть кришку опори двигуна з гасителем крутильних коливань.
5. Застопоріть розподільний вал, встановивши відповідний упорний валик у відповідний отвір.

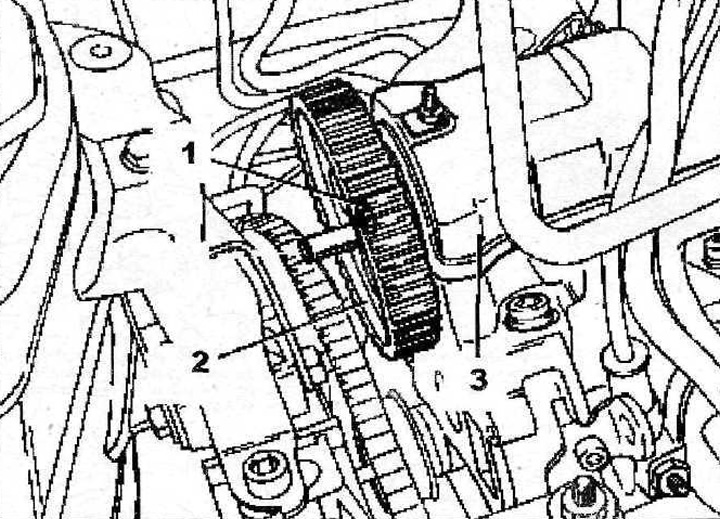

6. Викрутіть болт 1 кріплення шестерні розподільчого валу та зніміть шестерню 2 (див. ілюстрацію).
3.6 Викрутіть болт 1 кріплення шестерні розподільчого валу та зніміть шестерню 2
7. Зніміть кришку 3 головки блоку циліндрів (див. ілюстрацію 3.6).

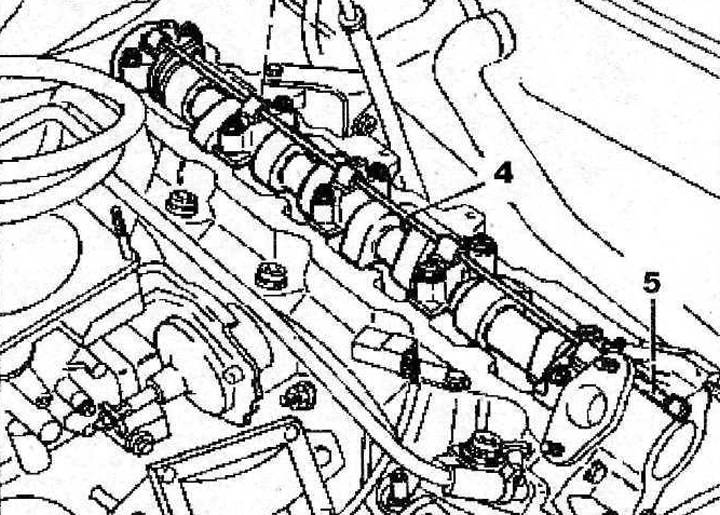

8. Зніміть маслопровід 4, викрутіть болт 5 (див. ілюстрацію).
3.8 Зніміть маслопровід 4, викрутіть болт 5
9. Послабте рівномірно затягування, а потім відкрутіть гайки кріплення кришок підшипників розподільчого валу.
Увага! Пронумеруйте кришки підшипників розподільного валу, щоб встановити кожну на своє місце.
10. Зніміть кришки підшипників розподільчого валу.
11. Обережно зніміть розподільний вал.
Автомобілі з двигуном XU10J4R
12. Зніміть верхню частину кришки приводу газорозподільного механізму.

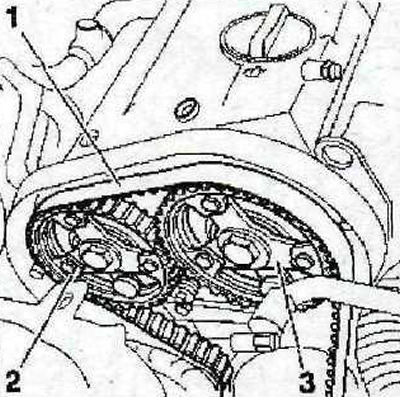

13. Зніміть зубчастий ремінь 1 приводу газорозподільного механізму (див. ілюстрацію). Порядок дій надано у відповідному розділі.
3.13 Зніміть зубчастий ремінь 1 приводу газорозподільного механізму
14. Зніміть шестерні 2 та 3 розподільних валів (див. ілюстрацію 3.13).

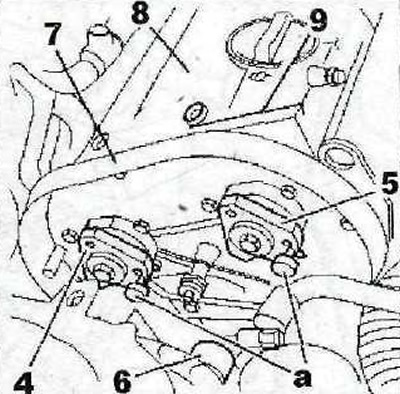

15. Переконайтеся, що упори «а» 0153-АВ знаходяться на своїх місцях, і послабте посадку маточок 4 і 5 шестерень розподільних валів (див. ілюстрацію).
3.15 Переконайтеся, що упори «а» 0153-АВ знаходяться на своїх місцях, і послабте посадку маточок 4 і 5 шестерень розподільчих валів
16. Зніміть маточини розподільних валів.
17. Зніміть натяжний ролик 6 (див. ілюстрацію 3.15).
18. Зніміть нижню частину захисної кришки приводу газорозподільного механізму (див. ілюстрацію 3.15).
19. Зніміть блок 8 котушок запалювання (див. ілюстрацію 3.15).
20. Зніміть тримач 9 паливопроводу (див. ілюстрацію 3.15).

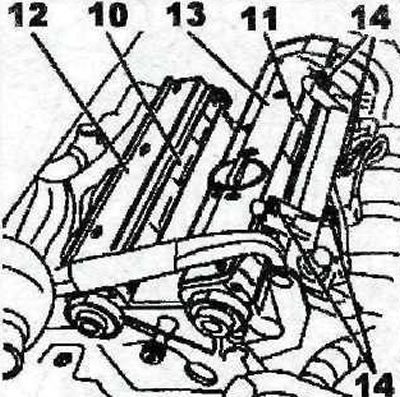

21. Від'єднайте та зсуньте убік від місця робіт джгути проводів та шланги, закріплені у тримачах на корпусах 10 та 11 підшипників розподільчих валів та кришках 12 та 13 головки блоку циліндрів (див. ілюстрацію).
3.21 Від'єднайте та зсуньте убік від місця робіт джгути проводів та шланги, закріплені у тримачах на корпусах 10 та 11 підшипників розподільчих валів та кришках 12 та 13 головки блоку циліндрів
22. Викрутіть болти 14 (див. ілюстрацію 3.21).
23. Зніміть кришки 12 та 13 головки блоку циліндрів (див. ілюстрацію 3.21).

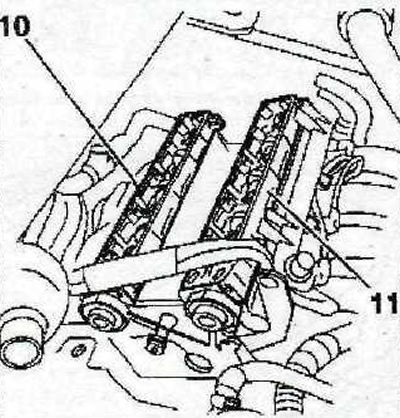

24. Послабте затягування дванадцяти болтів кріплення корпусів 10 та 11 підшипників розподільних валів (див. ілюстрацію).
3.24 Послабте затягування дванадцяти болтів кріплення корпусів 10 та 11 підшипників розподільчих валів
25. Послабте посадку корпусів 10 та 11 підшипників розподільних валів, викрутіть болти їх кріплення та зніміть корпуси підшипників (див. ілюстрацію 3.24).
Увага! Позначте розподільні вали, щоб не переплутати їх під час встановлення.

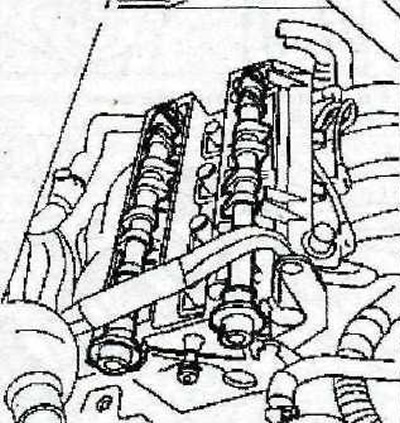

26. Підбийте, якщо необхідно, кожен розподільний вал з боку маховика, щоб послабити їх посадку в центрувальному підшипнику з приводу газорозподільного механізму (див. ілюстрацію).
3.26 Підбийте кожний розподільний вал з боку маховика, щоб послабити їх посадку в підшипнику, що центрує, з боку приводу газорозподільного механізму.
27. Позначте штовхачі, якщо вони будуть зніматися, щоб встановити кожен на своє місце.

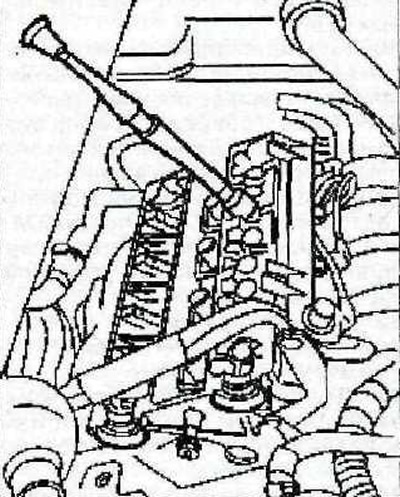

28. Вийміть штовхачі за допомогою присоски (див. ілюстрацію).
3.28 Вийміть штовхачі за допомогою присоски
