Передні двері
Зняття
1. Від'єднайте провід «маси» від акумулятора (див. «Від'єднання акумулятора»).
2. Відкрийте двері, відпустіть стопорне кільце і роз'єднайте електричний роз'єм дверей.
3. Викрутіть два болти та від'єднайте обмежувач відкриття дверей від стійки дверей.
4. Встановіть під двері надійну опору, потім виверніть осі верхньої та нижньої петель. Обережно зніміть двері з автомобіля.
Встановлення
5. Установка виконується у послідовності, зворотній зняттю. Насамкінець перевірте положення дверей щодо сусідніх панелей кузова. Якщо потрібне регулювання, положення дверей можна змінити наскільки це дозволяють подовжені отвори під болти в пластинах петель, закріплених на двері.
Зсувні бічні двері
Зняття
6. Зніміть верхню панель обробки бічних дверей, як описано в пункті 28.
7. Відкрийте бічні двері та встановіть під них відповідні опори, що приймають на себе вагу дверей. Покладіть на опори відповідні підставки, щоб не пошкодити лакофарбове покриття.
8. Зніміть наконечник із задньої частини верхніх напрямних дверей. Викрутіть гвинт та зніміть пластину кінцевого упору з верхньої напрямної. Майте на увазі, що наконечник та пластина кінцевого упору є не на всіх моделях.
9. Викрутіть болт і зніміть кінцевий упор нижнього несучого елемента із задньої частини нижньої напрямної (рис. 10.9, а, б).

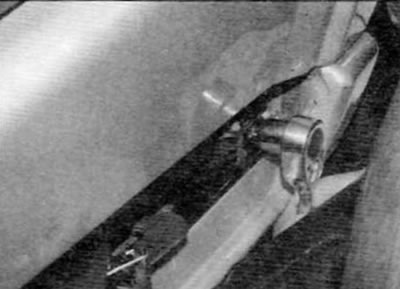

Мал. 10.9 а. Викрутіть болт...

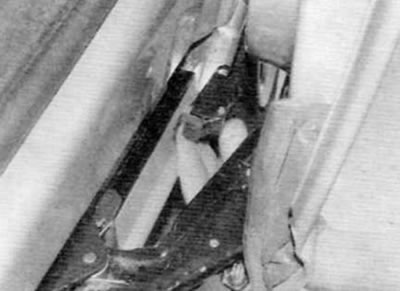

Мал. 10.9 б....і зніміть кінцевий упор нижнього несучого елемента бокових дверей із заднього торця нижньої напрямної
10. Викрутіть два болта кріплення кронштейна центрального несучого елемента до задньої частини дверей.
11. Вдвох з помічником вивільніть верхній та нижній несучі елементи з напрямних та обережно зніміть двері з автомобіля.
Встановлення
12. Установка виконується у послідовності, зворотній зняттю. Затягніть болти зусиллям.
Двостулкові задні двері
Примітка. Наступна процедура стосується моделей з високим рівнем комплектації. На моделях з нижчим рівнем комплектації деякі з згадуваних у тексті елементів можуть бути відсутніми.
Зняття
13. Від'єднайте провід «маси» від акумулятора (див. «Від'єднання акумулятора» в додатку).
14. Зніміть внутрішню панель обробки задніх дверей, як описано в параграфі 28.
15. Відчепіть обмежувач відкриття дверей від кронштейна на кузові.
16. Від'єднайте шланг омивача від електродвигуна очищувача заднього скла та вивільніть шланг із відповідних затискачів.
17. Роз'єднайте електричні роз'єми елементів, наведених нижче (за потреби звертаючись до відповідних параграфів цього розділу та глави 12):
- а) електродвигун очищувача заднього скла:
- б) електродвигун замку дверей:
- в) нагрівальні елементи заднього скла:
- г) верхній стоп-сигнал:
- д) ліхтарі освітлення номерного знака.
18. Вивільніть затискачі джгута електропроводки з панелі дверей.
19. Переконайтеся, що всі електричні роз'єми роз'єднані, а потім прив'яжіть шматок волосіні до електричного роз'єму верхнього стоп-сигналу. Ліску можна використовувати при протягуванні електропроводки через двері в процесі встановлення джгута електропроводки.
20. Вивільніть ущільнювальну втулку джгута електропроводки, а потім зніміть джгут електропроводки з дверей (рис. 10.20).

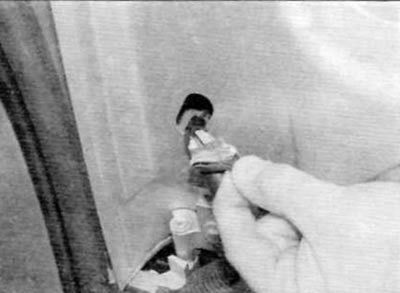

Мал. 10.20. Вивільніть ущільнювальну втулку джгута електропроводки дверей багажного відділення та витягніть джгут електропроводки з дверей
Після появи волосіні відв'яжіть її від електричного роз'єму і поки залиште у дверях.
21. Працюючи вдвох із помічником, виверніть три верхні та три нижні болти кріплення петель до дверей (рис. 10.21,а, б). Обережно зніміть двері з автомобіля.

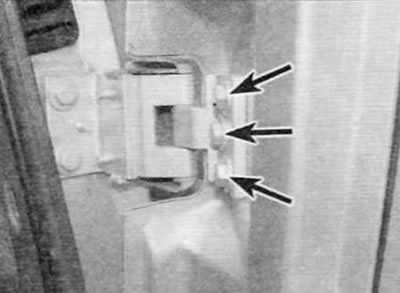

Мал. 10.21, а. Викрутіть три верхні болти (позначені стрілками)...

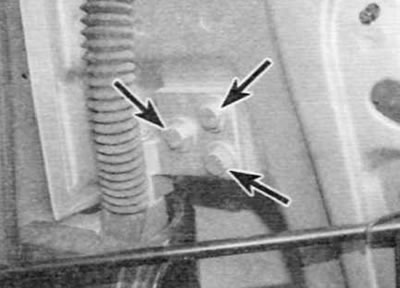

Мал. 10.21 б....і три нижні болти (позначені стрілками) кріплення петель до задніх дверей
Встановлення
22. Установка виконується у послідовності, зворотній зняттю. Надійно з'єднайте всі електричні роз'єми.
